Cisco WLC SSID신규 생성 방법_(2)WLC Interface 및 DHCP

앞서 포스팅에 이어 Cisco 무선랜 컨트롤러(WLC)에서의 무선 신규 생성 방법입니다.



2022.03.17 - [IT 이야기/네트워크(Network)] - Cisco WLC SSID신규 생성 방법_(1)네트워크 설정



앞의 포스팅에서 WLC 에서의 설정을 하기에 앞서 네트워크 스위치에서의

vlan 생성, IP 대역 정의, Routing 설정을 알아 보았습니다.





1. 네트워크 대역 정의
   1. Interface IP 및 Routing 설정
2. 무선 설정
   1. SSID 명칭
   2. Broadcast 여부
   3. 인증 방식
   4. DHCP 설정
3. 기타 설정
   1. 방화벽 설정 등



이번 시간에는 Cisco 무선 AP 들을 통합관리하는 무선랜 컨트롤러(WLC) 에서의

신규 SSID 를 생성하고 적용하는 방법을 알아 보겠습니다.

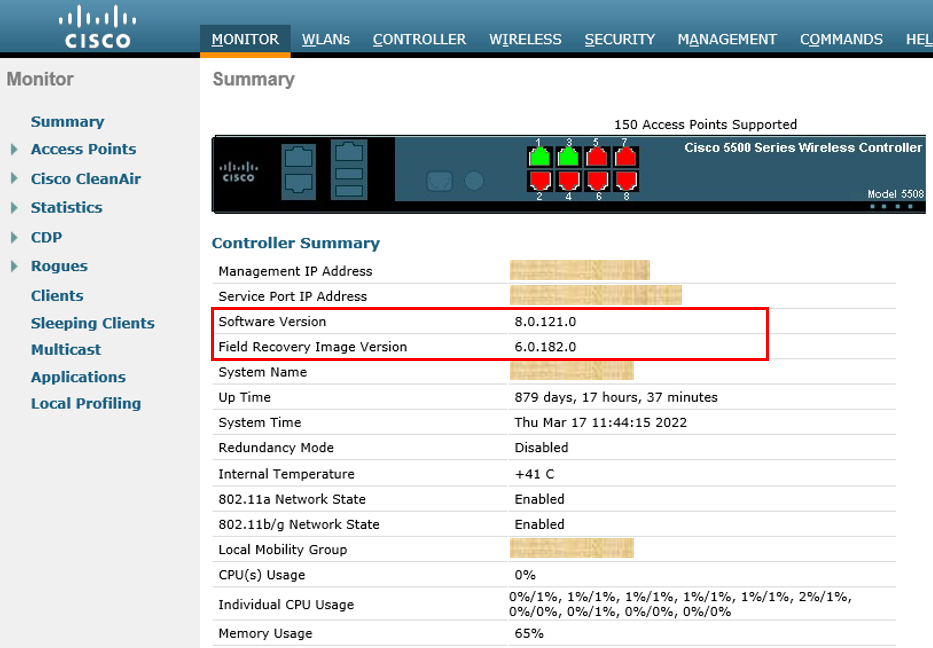

사용 중인 무선랜컨트롤러 모델은 WLC5508 이며, SW Ver. 8.0.121.0 이고, Field Recovery Ver. 6.0.182.0 을 사용 중입니다.





WLC 설정





WLC에서의 설정 항목은 대략 다음과 같습니다.

1. CONTROLLER
   i. interface 생성
      1) interface name, vlan, ip address
   ii. Internal DHCP Server
      1) DHCP Scope
          a) Address Pool , DNS ,Lease Time 등 설정



2. WLANs
   i. WLANs
      1) SSID 정의
      2) interface 매핑
      3) Broadcast 여부
      4) 인증방식(Mac Filtering, 802.1x, wpa-psk2 등)
   ii. AP Groups
      1) AP Groups 내 사용할 SSID 및 AP 할당



3. SECURITY
   i. AAA
      1) MAC Filtering
      2) RADIUS 서버 설정







1. CONTROLLER

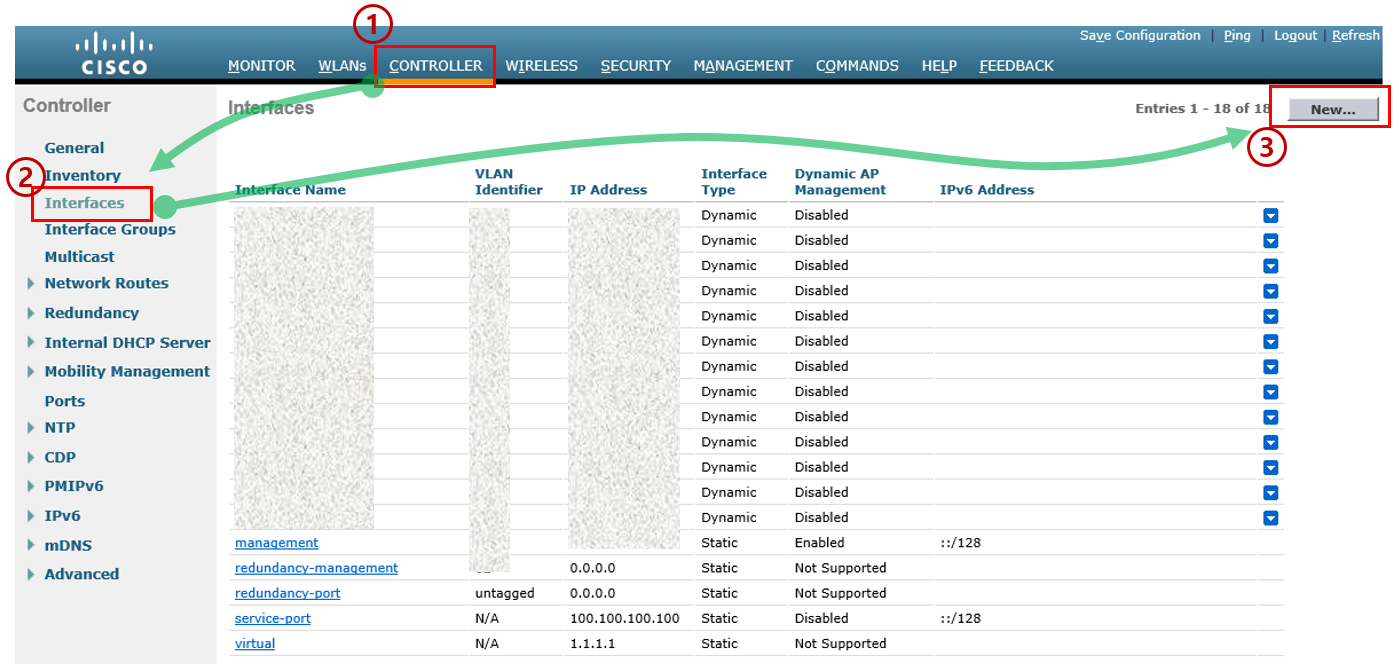

먼저 WLC 상단 CONTROLLER 탭으로 이동하여 interface 를 생성해 줍니다.



CONTROLLER > Interfaces > New...

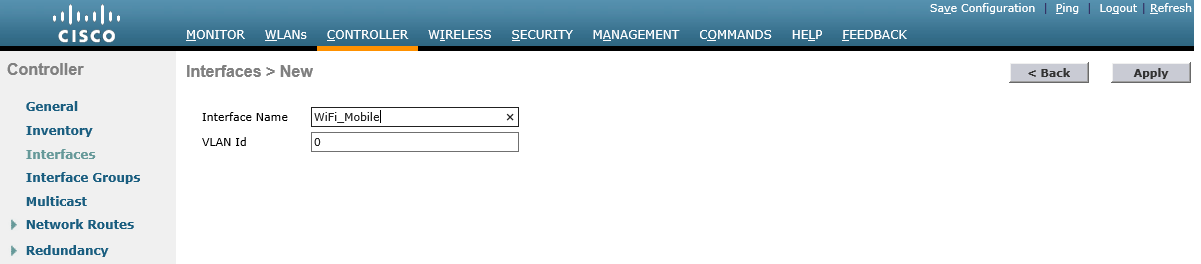

Interface Name 과 Vlan id 를 입력해 주고 Apply 버튼을 누릅니다.

Interface Name 은 SSID와 별개로 임의대로 지정해줘도 되며,

Vlan Id 는 네트워크 설정 부분에서 생성한 interface 의 id 와 동일하게 설정합니다.

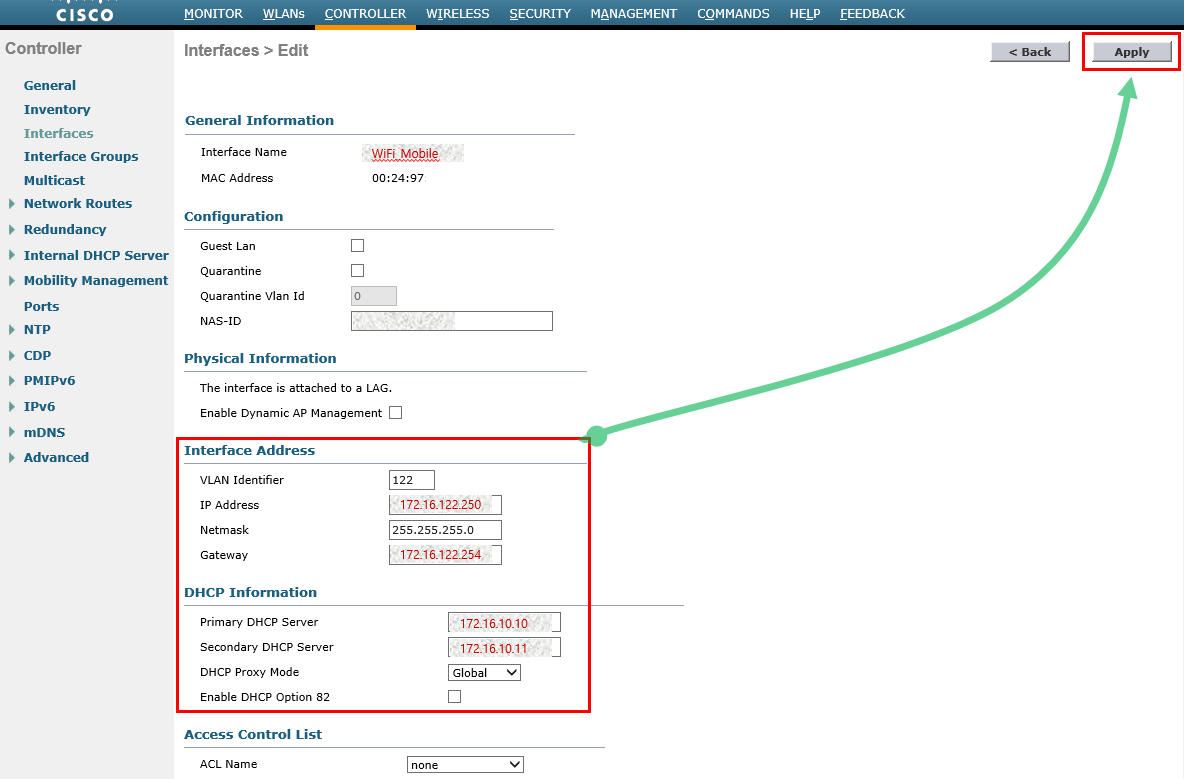

Apply 후 생성된 목록에서 해당 interface 를 클릭한 다음 상세 설정을 이어갑니다.

Interface Address 부분에 해당 Interface 에 IP 를 할당합니다.

일반적으로 해당 네트웍의 앞이나 끝으로 할당을 하며

Gateway 는 네트워크 설정에서 interface vlan 122 의 IP를 입력합니다.



DHCP Information

DHCP 서버를 설정합니다.

별도의 DHCP 서버를 운영 중이라면 해당 Server 의 IP 를,

WLC 를 DHCP Server 로 사용한다면 WLC 의 IP를 입력해 주면 됩니다.



저는 WLC 를 DHCP Server 로 설정하였으며 관련 설정도 함께 해주었습니다.

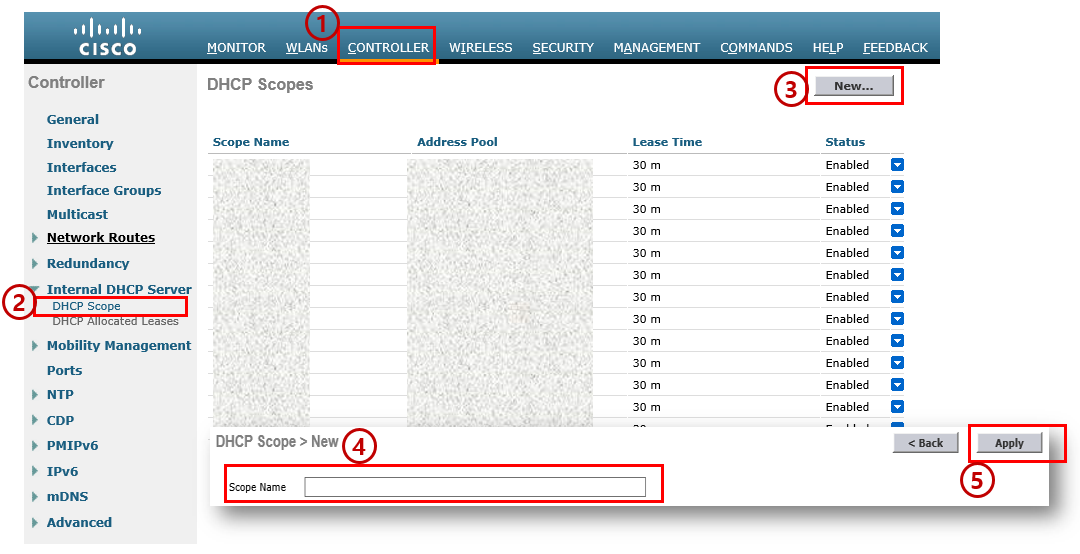

CONTROLLER > Internal DHCP Server > DHCP Scope

WLC를 DHCP Server 로 사용할 경우 Scope 설정을 함께 합니다.

먼저 위와 같이 Scope Name 을 먼저 만들어 준 다음 해당 Scope Name 을 클릭하여 세부 설정을 이어갑니다.

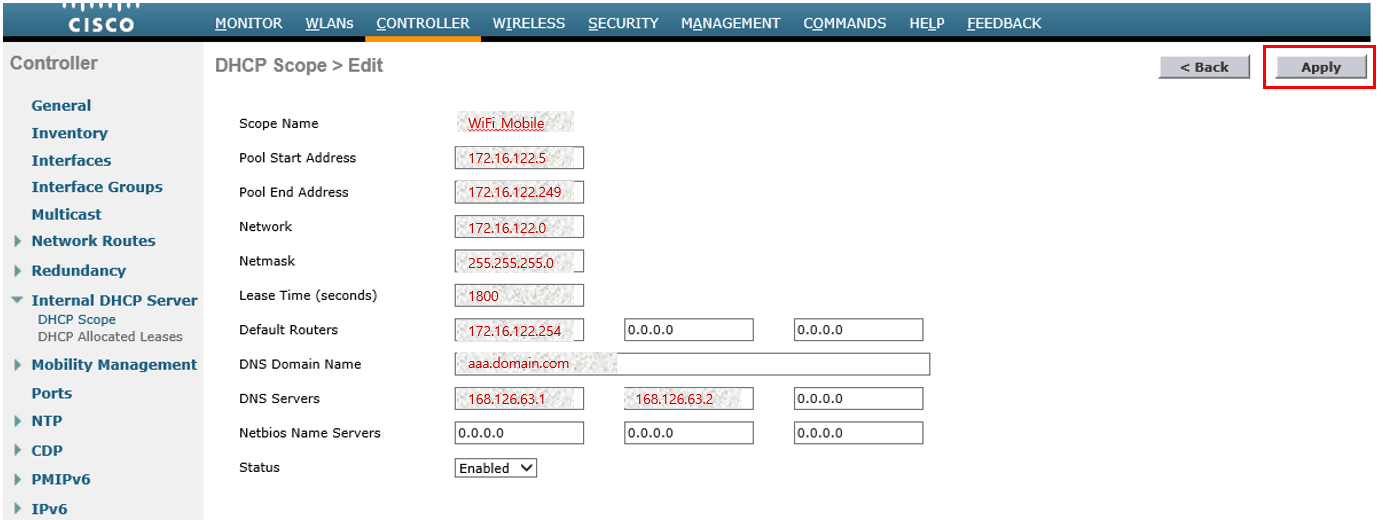

DHCP Pool Range 와 Gateway 그리고 Lease Time, Domain Name, DNS Server 도 함께 설정해 줍니다.

Pool Start/End Address 는 일반적으로 앞,뒤쪽 IP 는 장비에 할당할 경우가 있고,

고정 IP 가 필요한 단말 사용을 위해 어느 정도 비워두고 설정합니다.



domain name 이나 DNS Server 는 각 운영하는 환경에 맞춰서 설정해줘야 합니다.

Lease Time 은 재갱신 주기로 경우에 따라 1일 정도로 설정하는 경우도 있지만,

너무 길면 DHCP Pool 이 모자라는 경우도 발생하므로 적당히 설정하는게 좋습니다.

저는 30분(1800초) 로 설정하였습니다.









WLANs 항목에서의 SSID 생성 및 인증 관련 설정은 다음 포스팅에 이어가도록 하겠습니다.
