[F5] L4스위치 다중 Health Monitor Check 설정 방법

F5 L4 스위치에서 로드밸런싱을 하기 위해 Real Server 의 Health 를 Check 하는데요.

만약 특정 서버의 장애 상황에서 서비스가 불가한데도 불구하고

L4스위치에서는 해당 서버가 사용가능한 것으로 인식한다면

이는 서비스 장애로 연결될 수 있습니다.

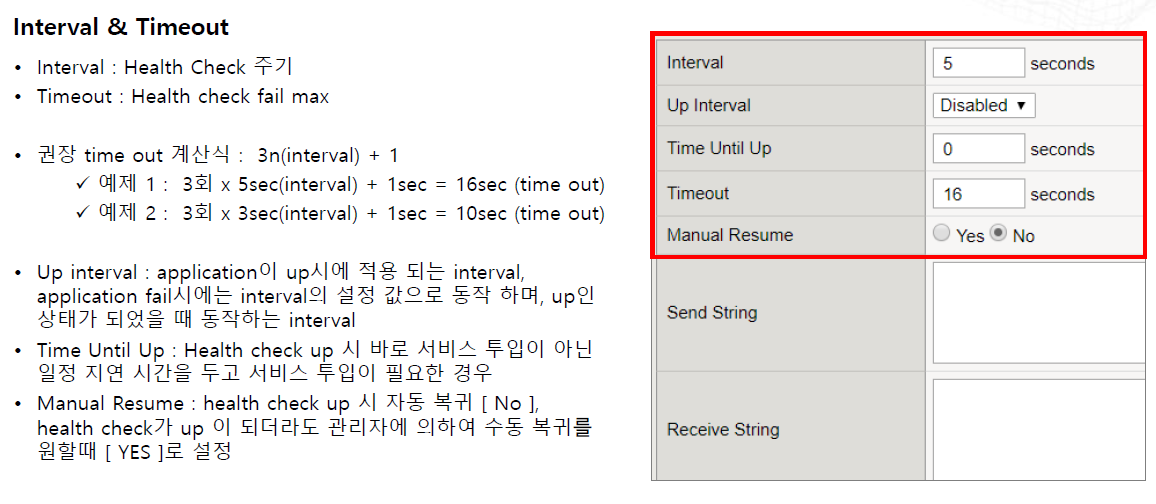

Health Monitor 항목 생성 시 Interval 과 TimeOut 설정 방법 참고하시기 바랍니다.

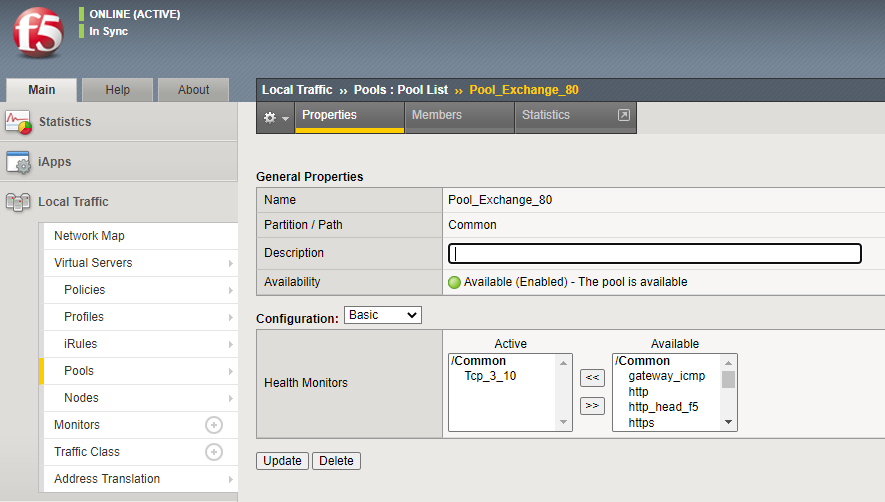

[Local Traffic]-[Pools] 에서 해당 Pool 을 선택하면 설정된 "Health Monitors" 항목을 확인할 수 있습니다.

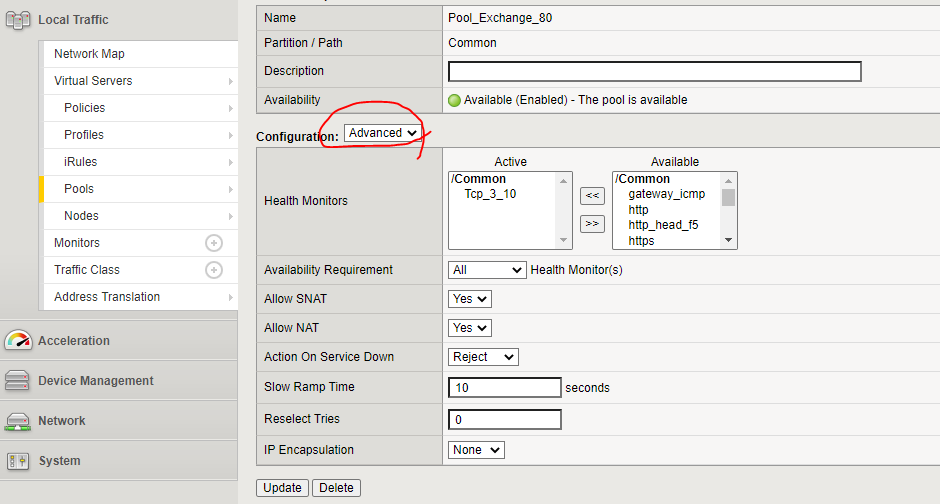

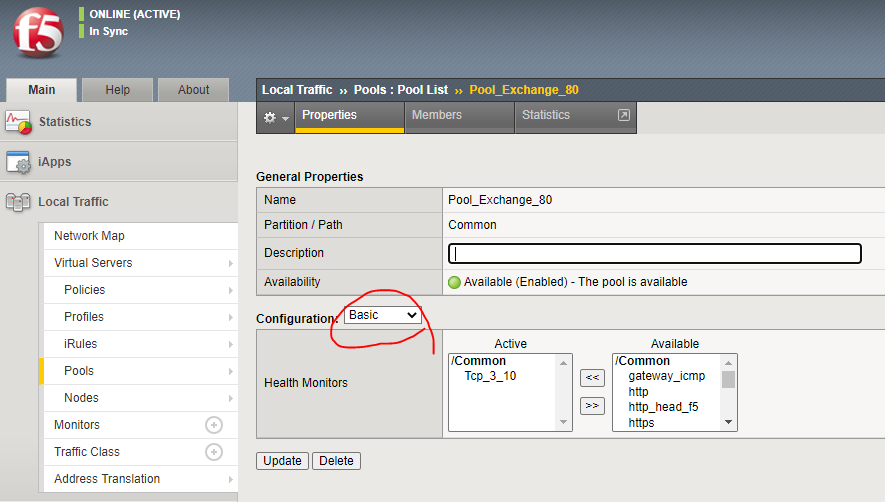

Configuration 항목이 "Basic" 으로 되어 있다면, 클릭 후 "Advanced" 로 변경해 주세요.



Advanced 로 변경 후 "Availability Requirement" 항목을 통해

여러 개의 Health Monitor 설정 후 상세 설정을 할 수 있습니다.



728x90





AND 조건

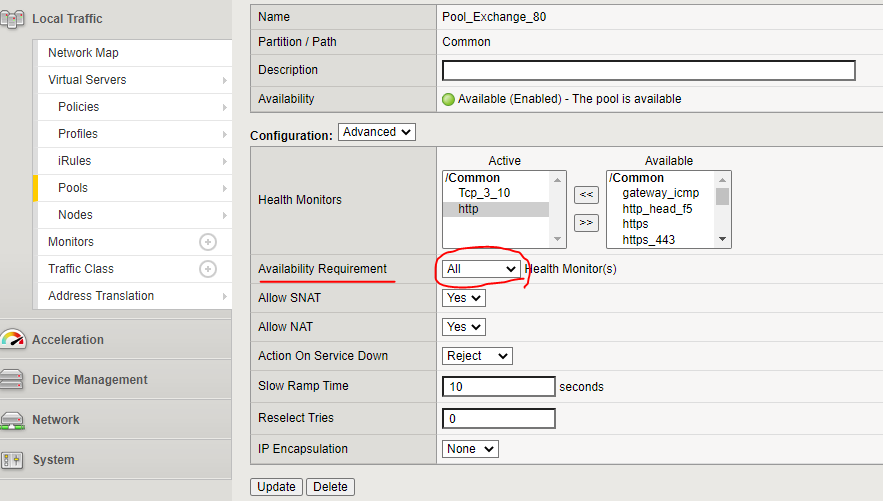

Availability Requirement  의 설정값을 "All" 로 설정하면

Health Monitos 에 포함된 Check 방식 중 하나라도 응답이 없으면 Down 된 것으로 인식합니다.







OR 조건

OR 조건이라고 타이틀을 적었지만, OR 조건과는 사실 좀 다릅니다.

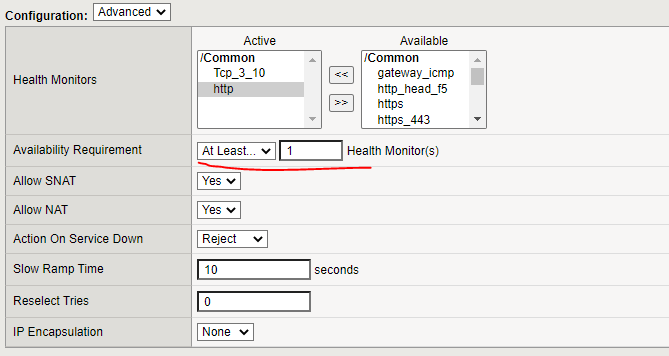

Availability Requirement  의 설정값을 "At Least" 로 설정 후

"1" 로 입력하면 여러 개의 Monitors 중에서 1개만 살아 있으면 서비스가 가능한 것으로 판단합니다.

만약 3개의 Health Monitor 를 설정하면 At Least 값을 1 or 2 로 설정할 수 있겠죠.

그리고 3으로 설정한다면 "All" 과 동일한 설정이 된다고 보시면 될 것 같습니다.
