[3D프린터] 압출 불량 원인 노즐 막힘 증상과 해결

안녕하세요.

오늘은 3D 프린터의 여러가지 문제 중 필라멘트가 제대로 나오지 않는 압출 불량

그 여러 가지 원인 중 노즐 막힘에 대해 알아보고자 합니다.

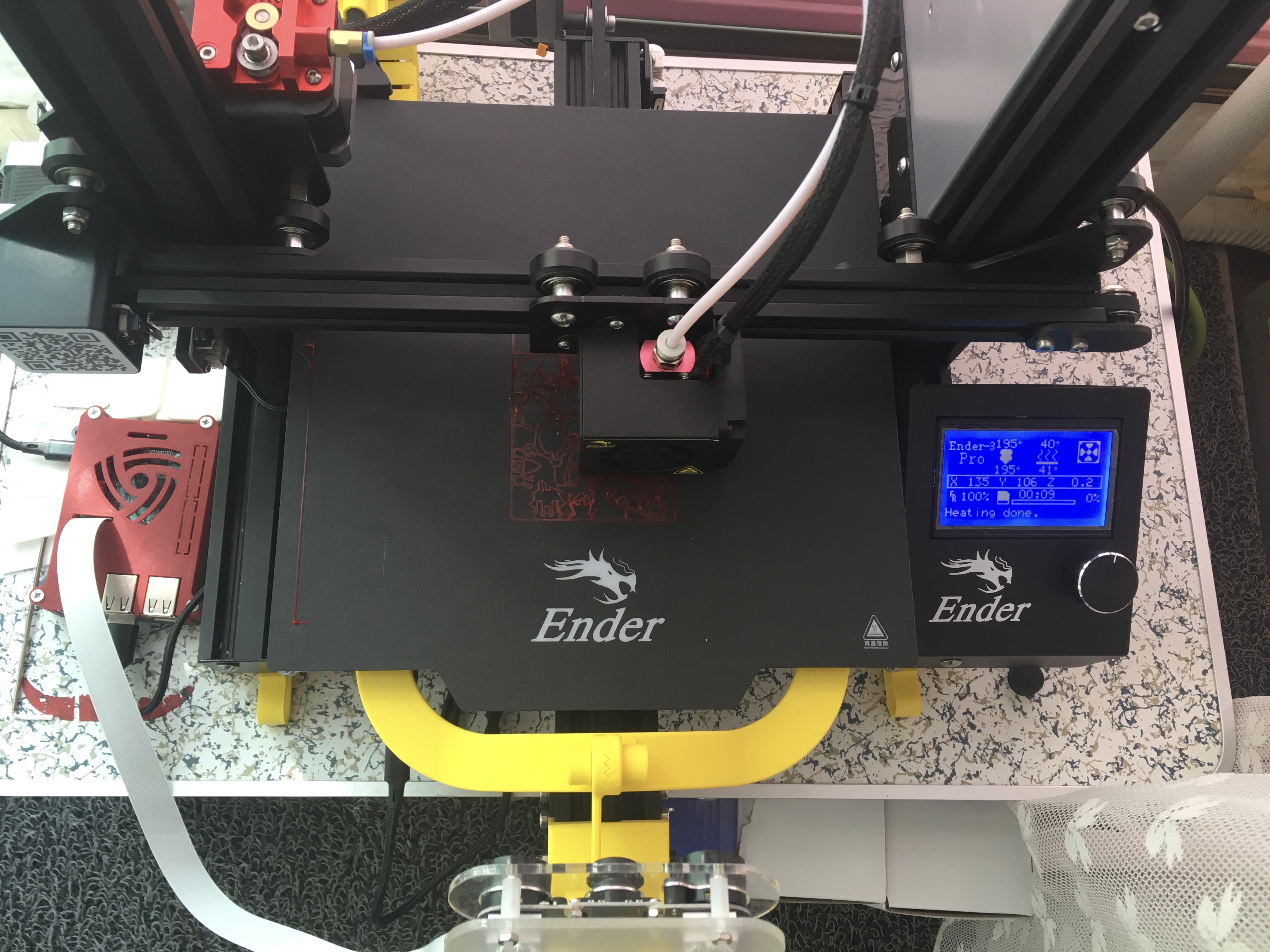

최근 3D프린터를 방치해 둔지 좀 됐는데요.

오랜만에 뭔가를 출력해 보려하니 나오는 게 영~ 시원찮습니다.



일전에 익스트루더 마운트도 교체를 해줘서 밀어주지 못하는 문제도 아니고,



2021.04.23 - [IT 이야기/3D프린터] - [엔더3] MK8 익스트루더 마운트 교체 후 압출불량 해결

[엔더3] MK8 익스트루더 마운트 교체 후 압출불량 해결



수평도 타이트하게 맞춰줬지만, 레벨 문제도 아닌 듯 하였습니다.



728x90



그래서 방치해 놓은 필라멘트 수명이 다되었나? 라는 생각에

필라멘트를 교체하기 위해 뽑아내려니 나오지를 않습니다.



필라멘트교체시 팁

다 아시겠지만, 필라멘트 교체할 때는 항상 노즐의 온도를 올려놓은 상태에서 교체해 주셔야 합니다.

온도가 낮아 식은 상태에서 필라멘트를 빼내려 하면 굳어 있는 상태라서 안에서 끊어질 수도 있습니다.

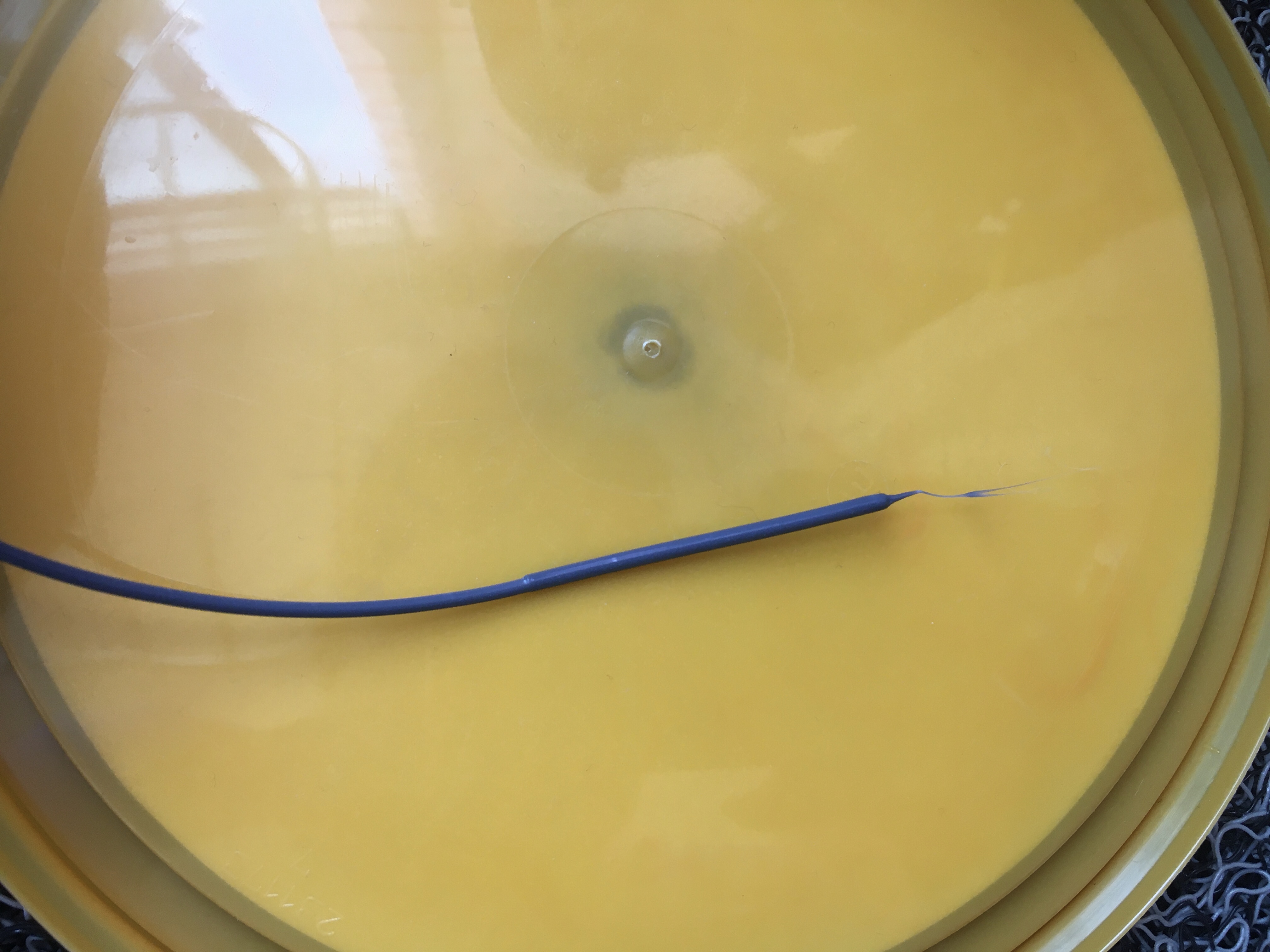

겨우 조금씩 빼내어보니 위에 사진에서 보는 것처럼 필라멘트가 부풀어 있네요.

테프론 튜브에 동맥경화가 발생된 것 같습니다.

스텐스 시술 들어가야 겠습니다.







노즐목 쿨링이 안되거나 약할 경우에도 위와 같은 상황이 발생될 수 있고,

필라멘트 찌꺼기 등에 의해 노즐이 막혔을 경우에도 제대로 밀어주지 못하니 노즐목 부분에서 팽창이 일어나기도 합니다.





오랜만에 프린터 좀 해보려했더니, 귀찮게 되었네요.

조금만 신경을 덜 써주면 꼭 손이 가게 되는게 3D프린터 인 것 같습니다.

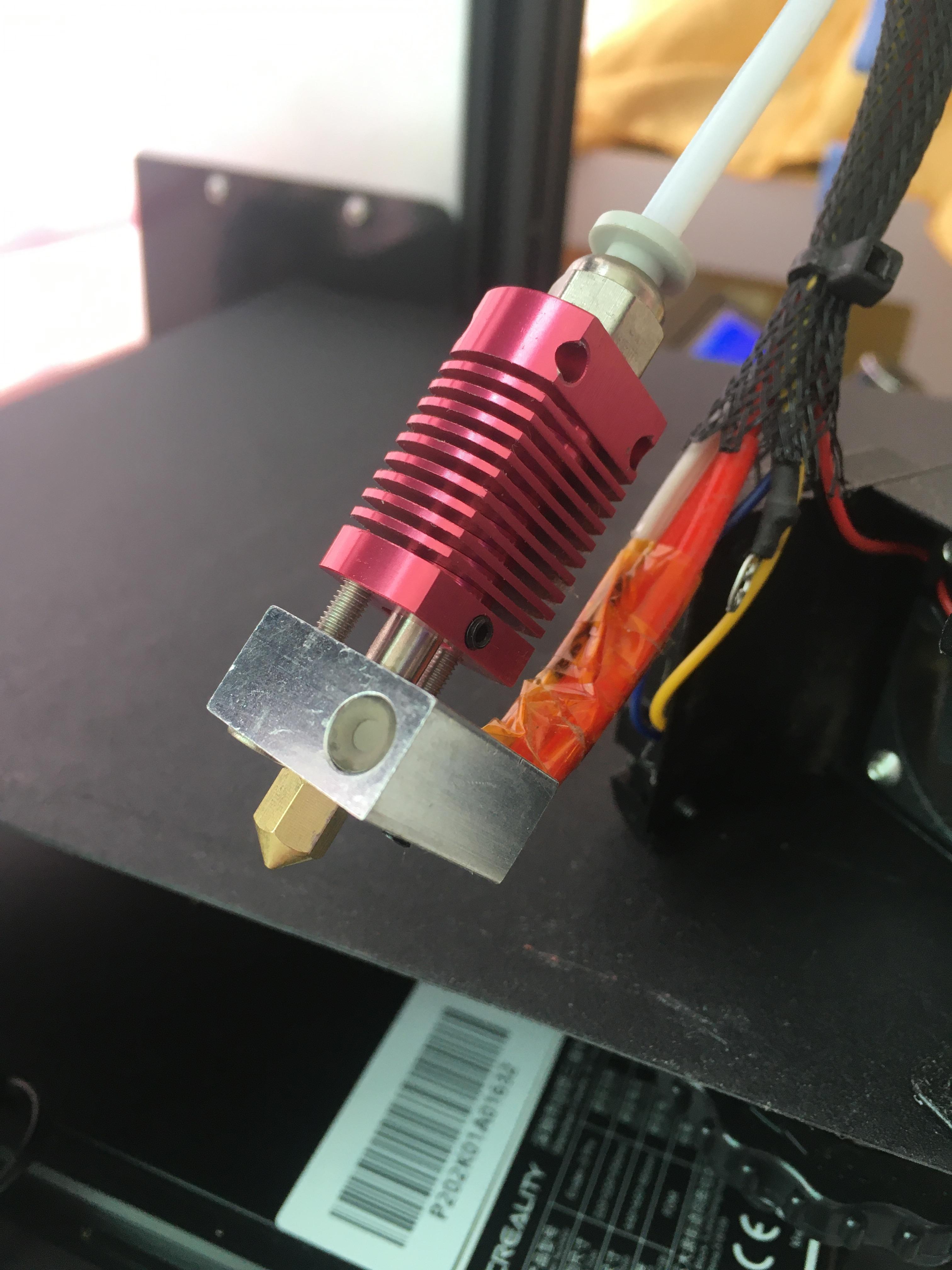

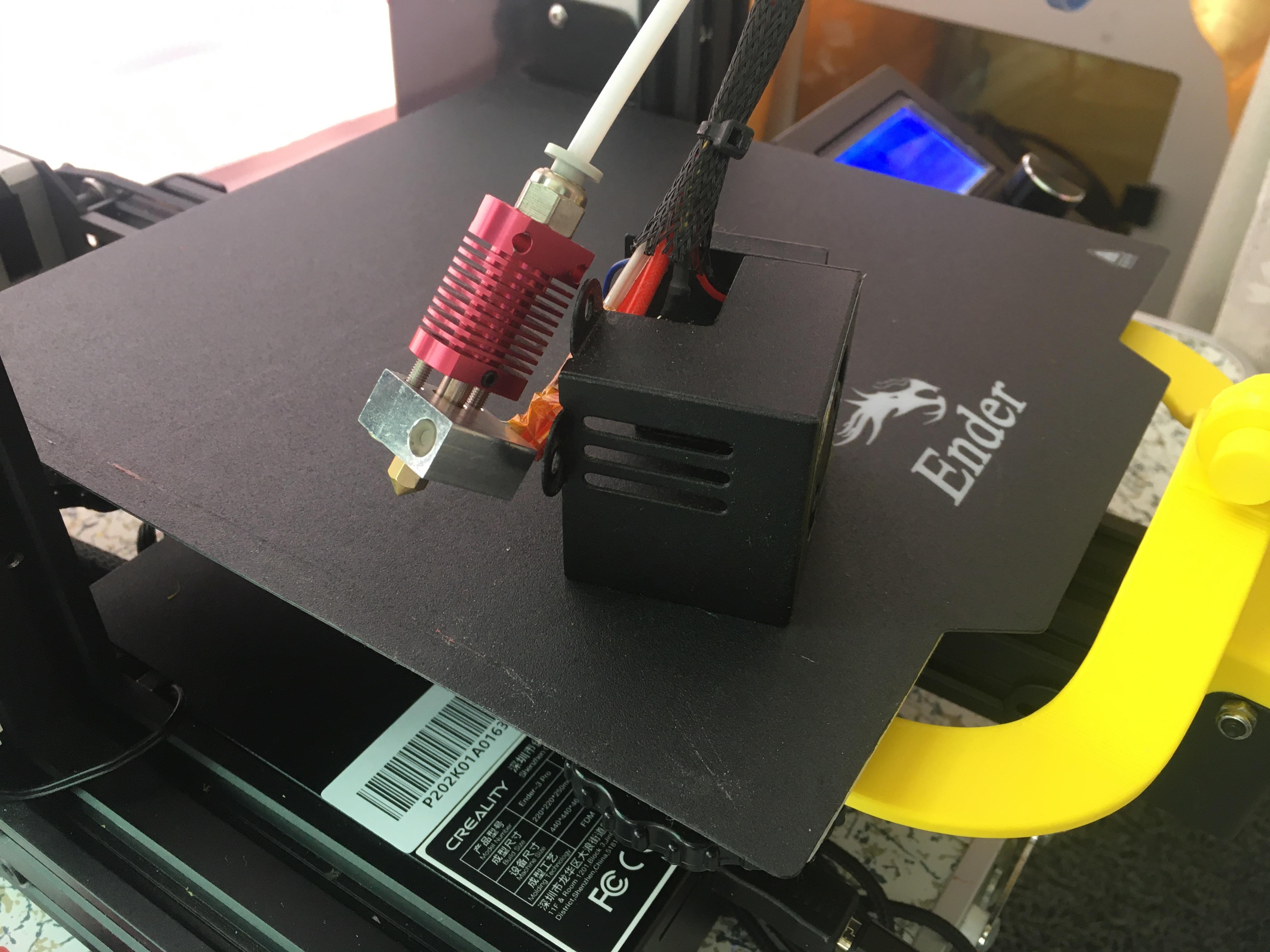

일단 노즐 끝 헤더 부분을 분리합니다.

분리하실 때는 뜨거울 수 있으니 필히 장갑을 착용하신 상태로 작업하세요.

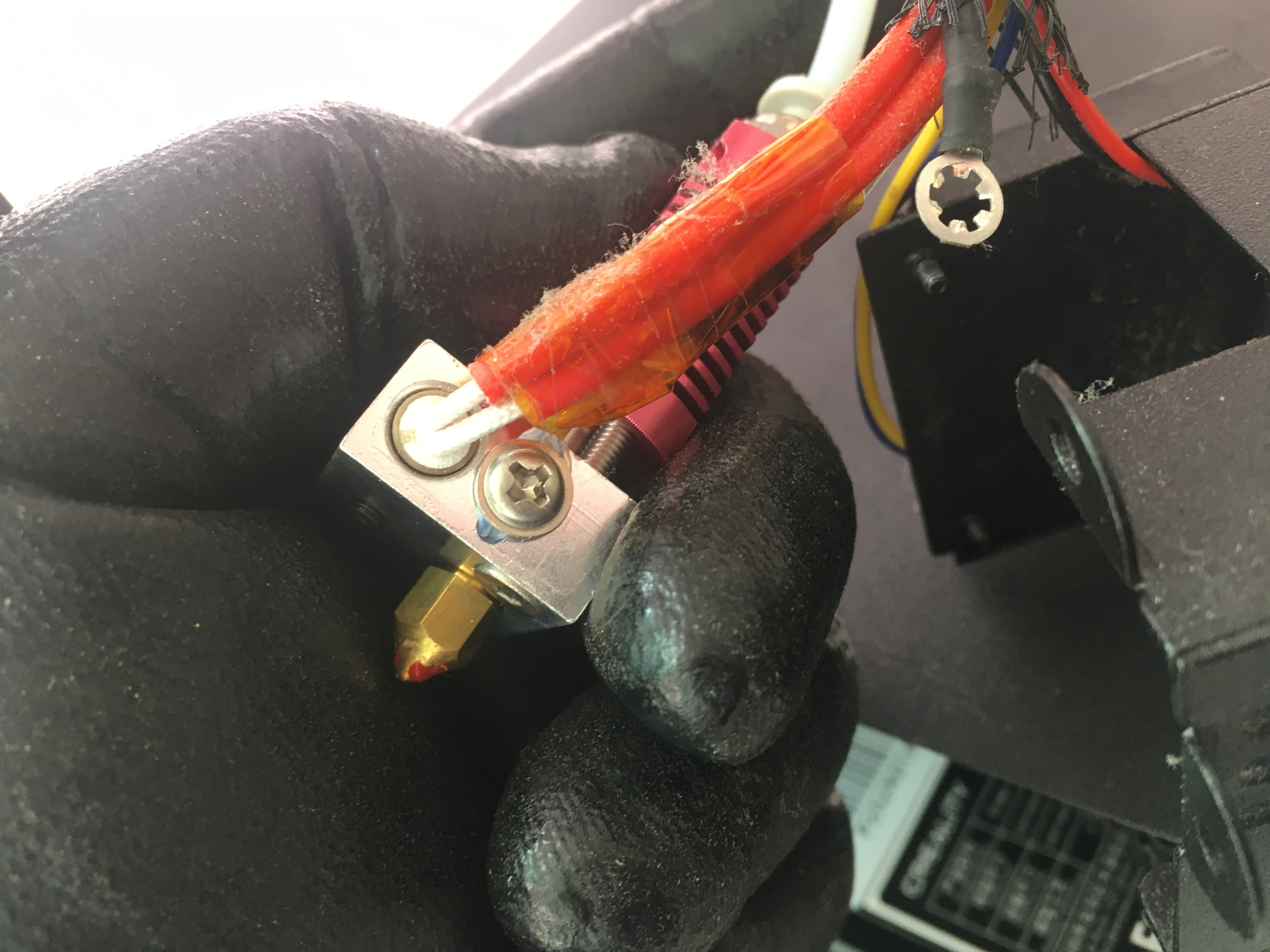

히팅블럭과 온도 센서 등  하나하나 분리해 주었습니다.







노즐이 문제인지, 테프론 튜브가 문제인지 확인을 위해 노즐을 분리하려 했으나 잘 돌아가지 않습니다.

그럴 때는 다시 온도를 올려줘야 합니다.

억지로 돌리면 안됩니다.

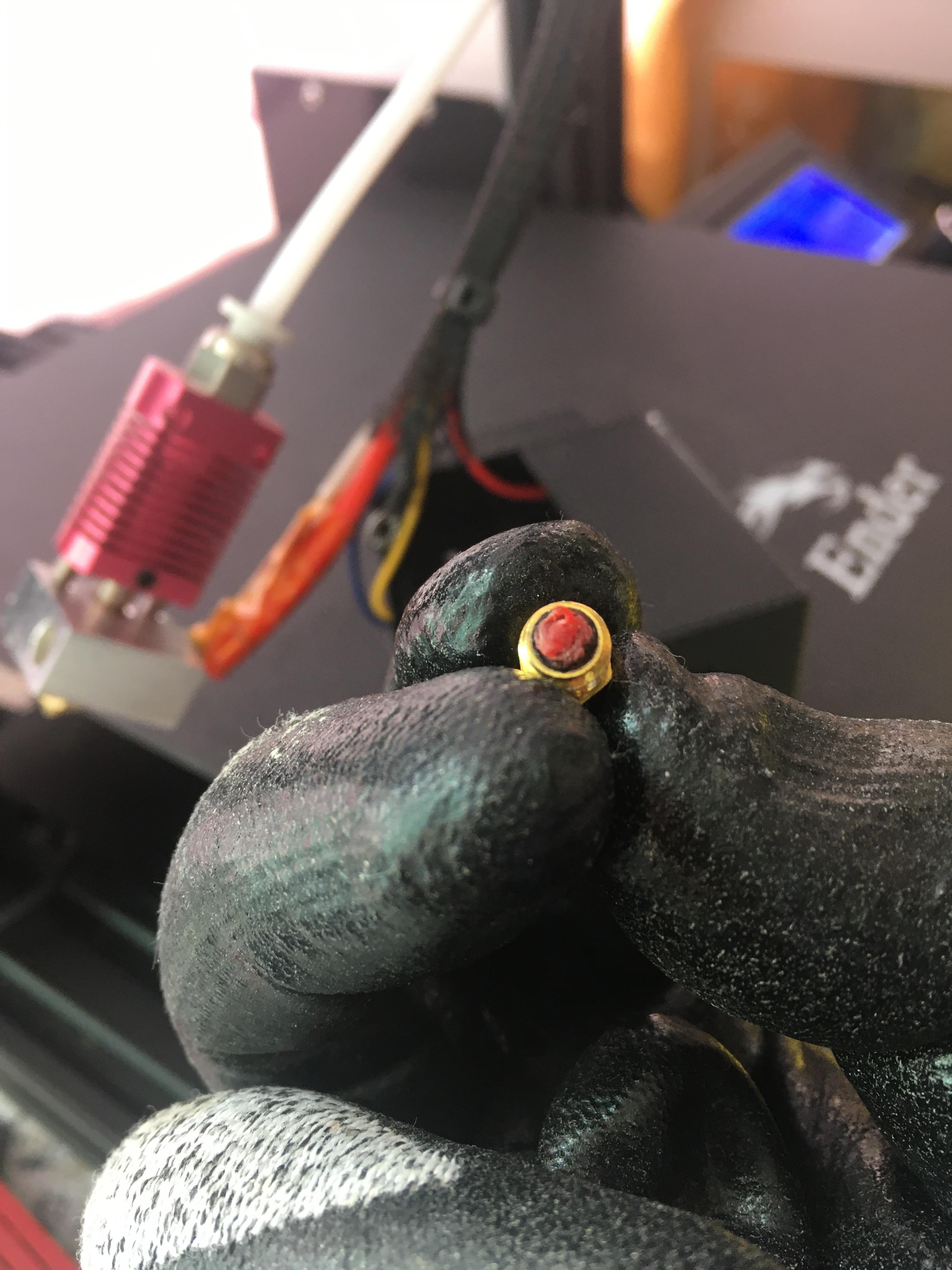

노즐에 필라멘트가 가득 막혀 있습니다.

노즐을 뚫어주는 철심 와이어 같은 도구도 있지만,

노즐 하나 가격이 얼마 하지도 않고, 집에 여분의 노즐도 있어서 깔끔하게 교체하기로 합니다.

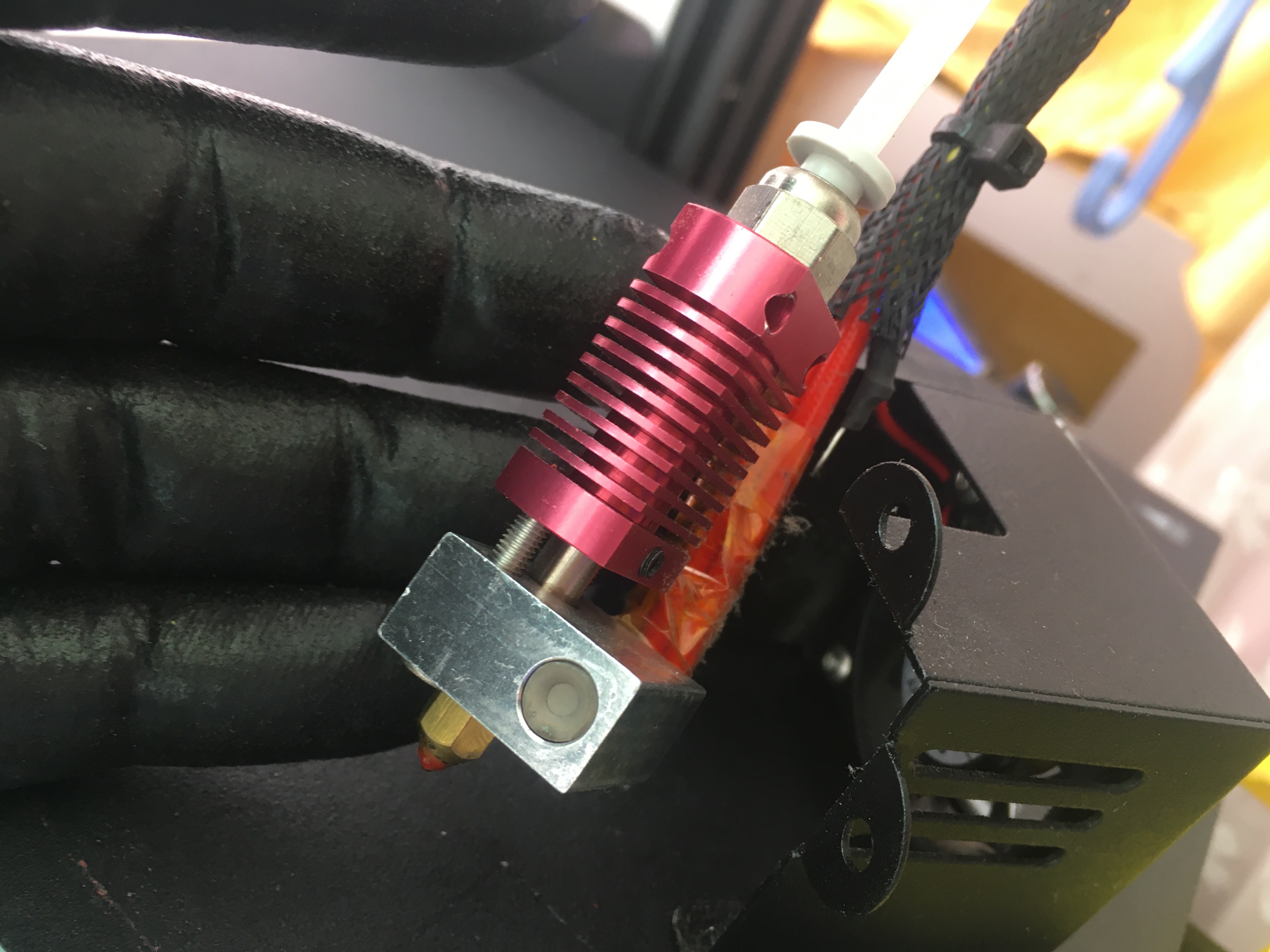

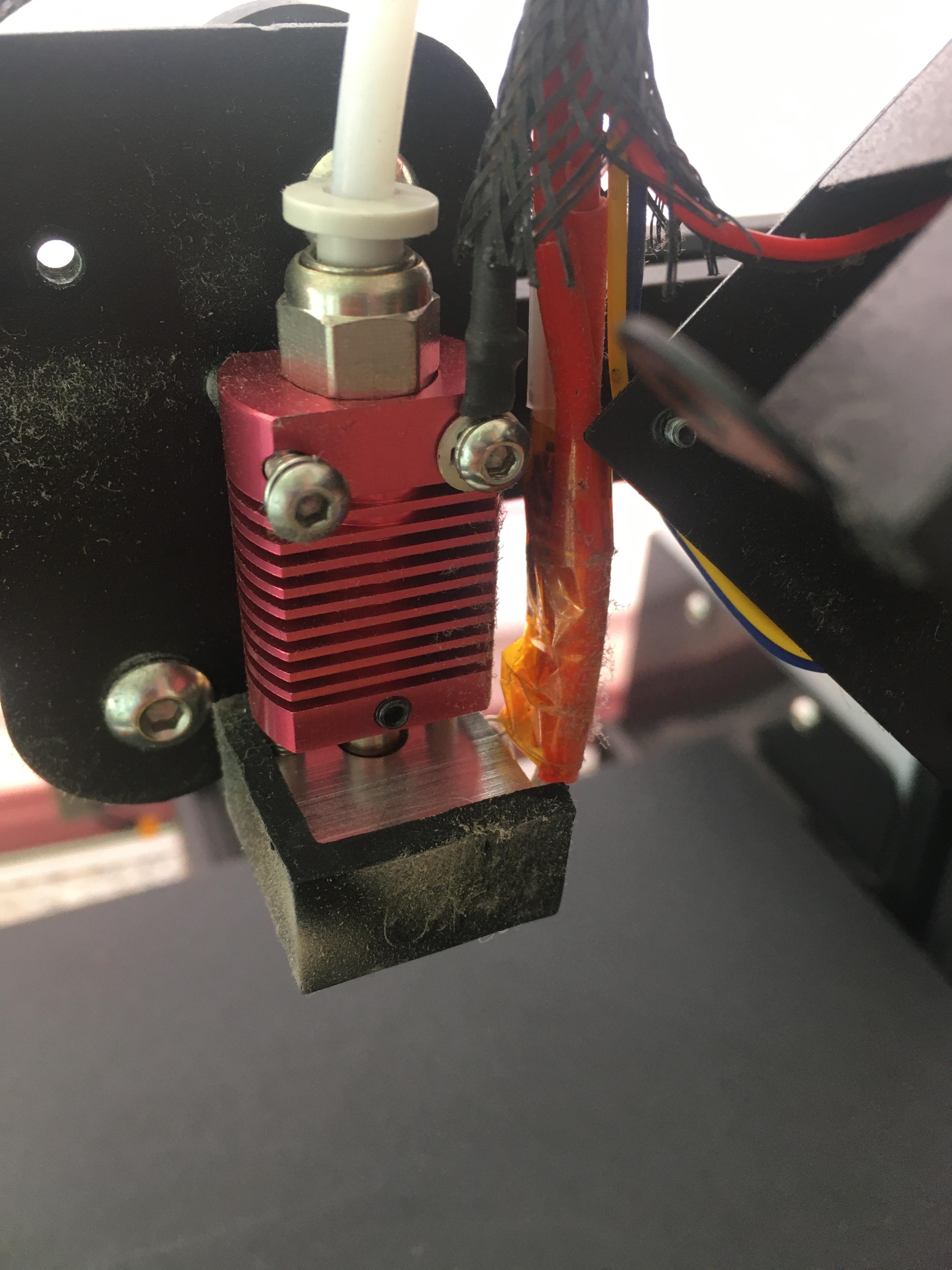

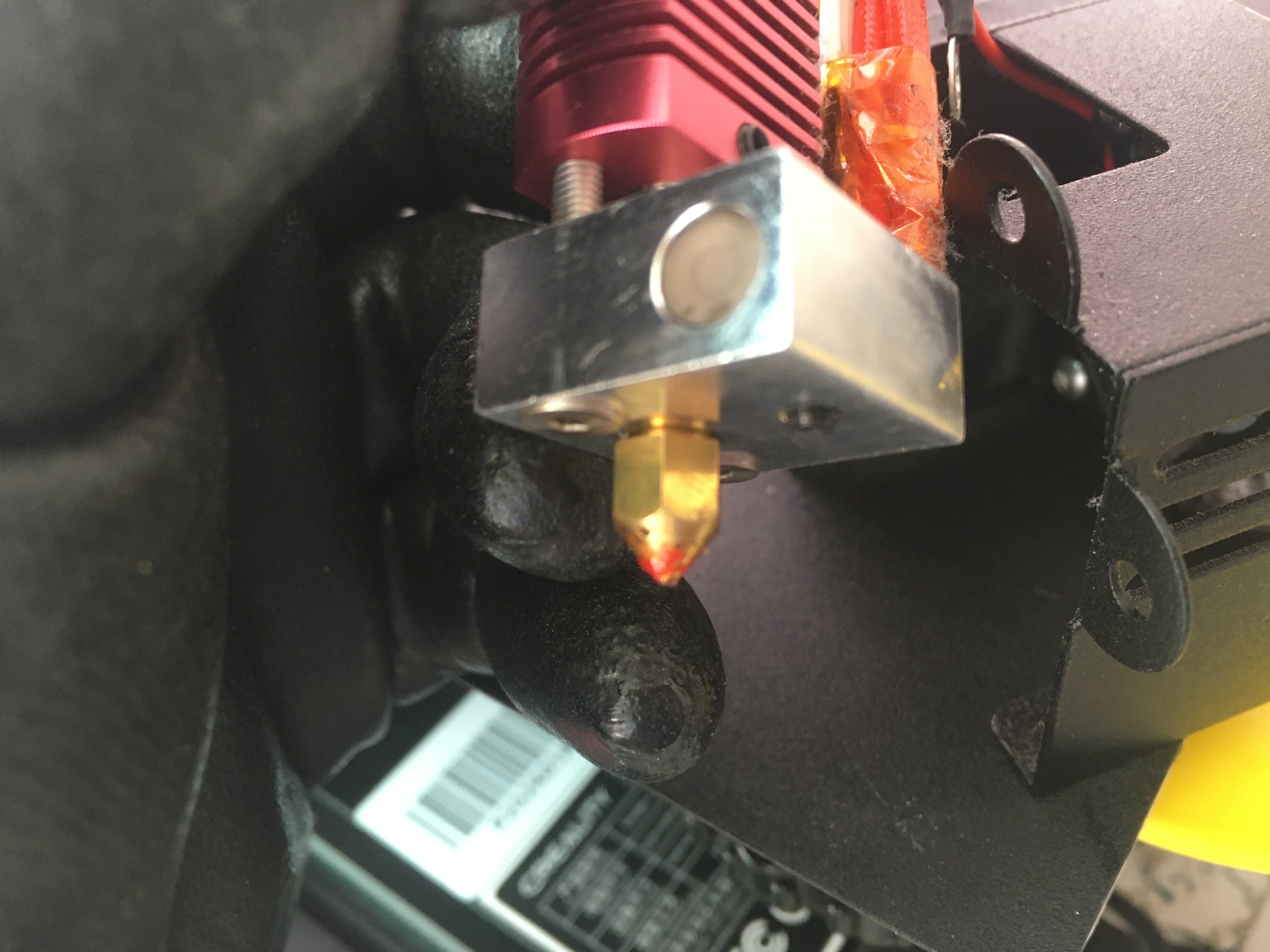

교체 후 살살 다시 조립!

조립 시에도 히팅블럭에 온도를 올려주고 꽉 조여주세요.

항상 손 조심하시구요.





https://www.thingiverse.com/thing:362357

Velociraptor Business Card by Cleven

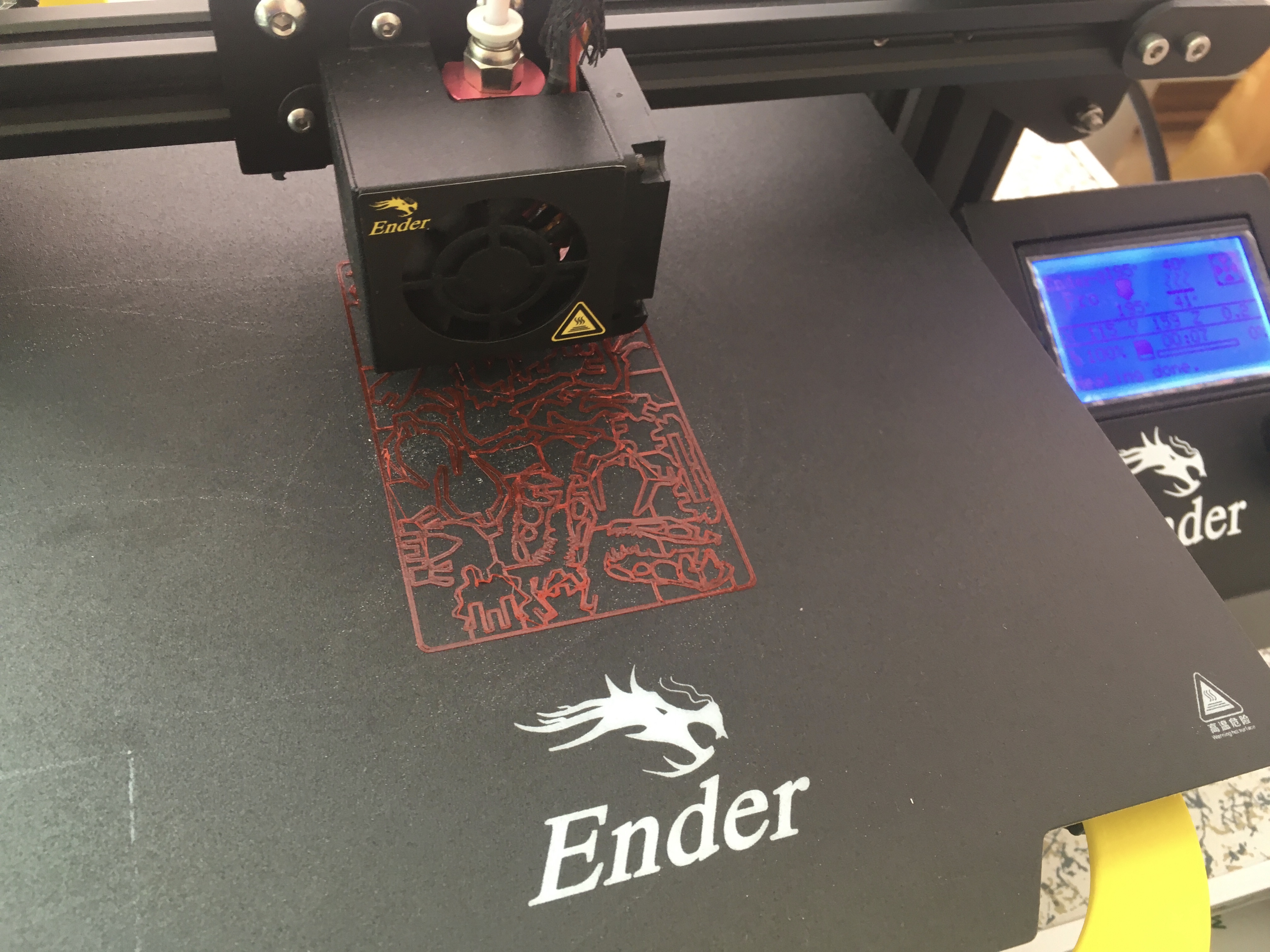

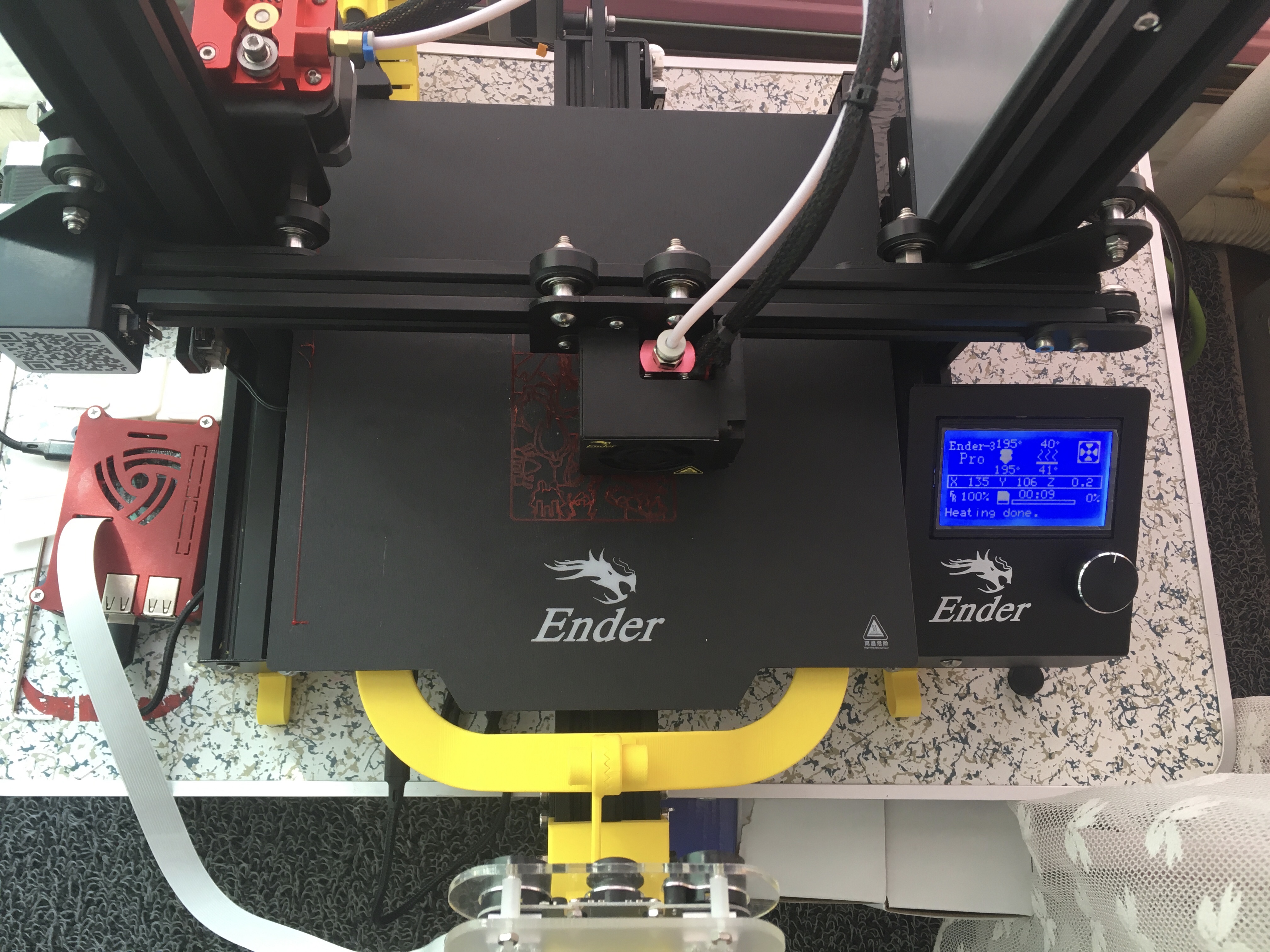

싱기버스에서 카드타입 조립 완구를 하나 출력해 봅니다.

처음에 조금 마음에 안 드는 부분도 있었지만, 큰 무리없이 해결된 것 같습니다.





간단히 압출 불량을 해결할 수 있었네요.







♥읽어주셔서 감사합니다♥
티스토리 댓글과 공감♥은 로그인이 필요 없습니다.
로그인하시면 구독 가능합니다.





하.

지.

만.

출력을 다시 걸어보니 증상이 해결되지 않았습니다.

압출 불량의 원인은 노즐 막힘이었지만,

노즐 막힘의 원인이 해결되지 않았던 거지요.

근본적인 원인은 쿨링팬 고장으로 유추하고 있습니다.

쿨링팬이 돌지 않아 노즐목 냉각을 시켜주지 못하다보니,

히트싱크의 열이 상단 노즐목까지 올라가 테프론튜브 내 필라멘트가 부풀어 오른 것 같습니다.

현재 쿨링팬을 주문해 놓은 상태라, 택배가 도착하면 수리하고 결과 공유하도록 하겠습니다.
