[3D프린터] 옥토프린터_라즈베리파이 카메라(캠) 설치

안녕하세요. 아이홀입니다.

3D프린터를 사용하다보니 많은 사람들이 품질과 편의를 위해 튜닝을 하는데,

그 중 라즈베리파이를 활용한 옥토프린터는 필수요소 중 하나인 것 같습니다.



옥토프린터 활용

- 원격 파일 업로드
- 원격 프린터 설정(실행,중지,온도,익스트루더 위치 등)
- 카메라를 활용한 실시간 프린터 상태 확인
- 카메라를 활용한 타임랩스 촬영
- 텔레그램봇을 활용한 모바일 원격 실행
- 그 외 플러그인을 통한 다양한 활용 가능



저는 그냥 불편하더라도 순정으로 사용하려 했는데,

라즈베리파이 3B 를 지인을 통해 구하게 되어,

뜻하지 않게 옥토프린터를 구축하게 되었습니다.



막상 구축해놓으니 PC나 모바일을 통해 원격으로 프린터를 할 수 있어 참 좋은데,

상태를 확인할 수 없으니 답답하더라구요.



그래서 알리익스프레스를 통해 호환가능한 카메라를 검색하여 구매하였습니다.

알리에서 "pi cam" 으로 검색을 하면 많은 카메라들이 나오는데,

너무 저렴하면 화질이 좋지 않을 거 같고,

야간에도 확인을 할 수 있으면 좋을 거 같아 적외선 기능이 있는 녀석으로 구매를 하였습니다.

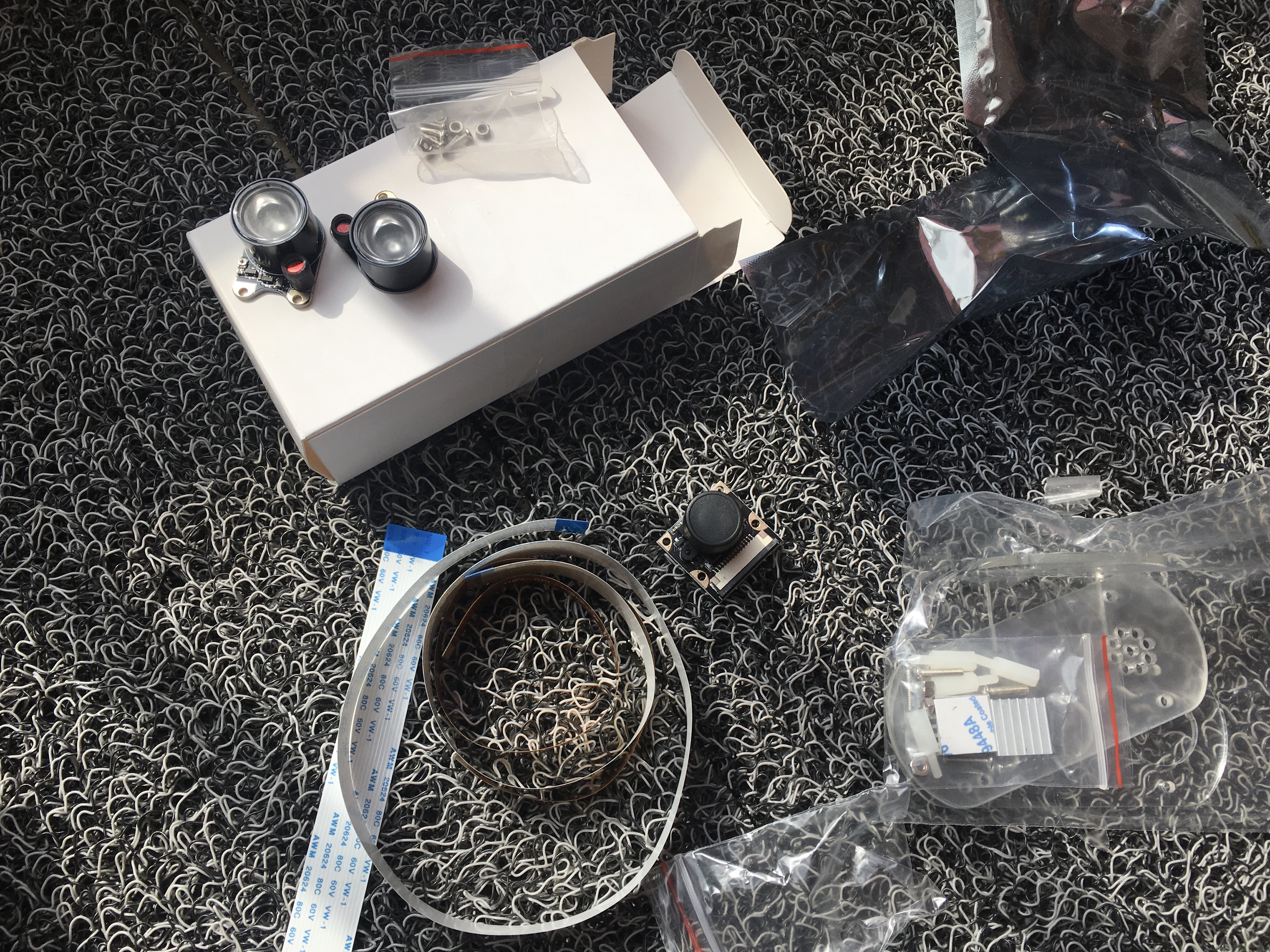

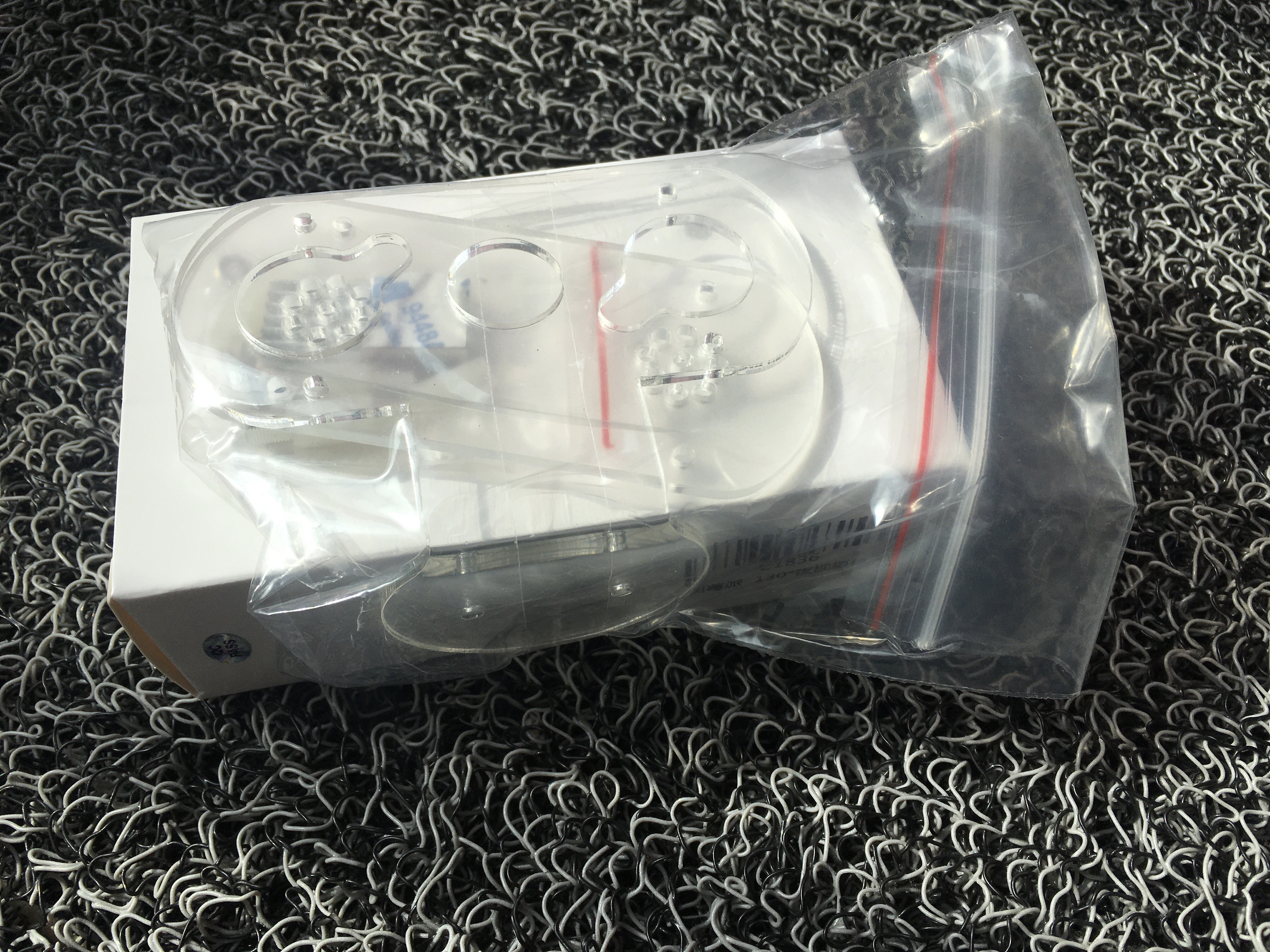

박스를 뜯어보니 이렇게 들어 있습니다.

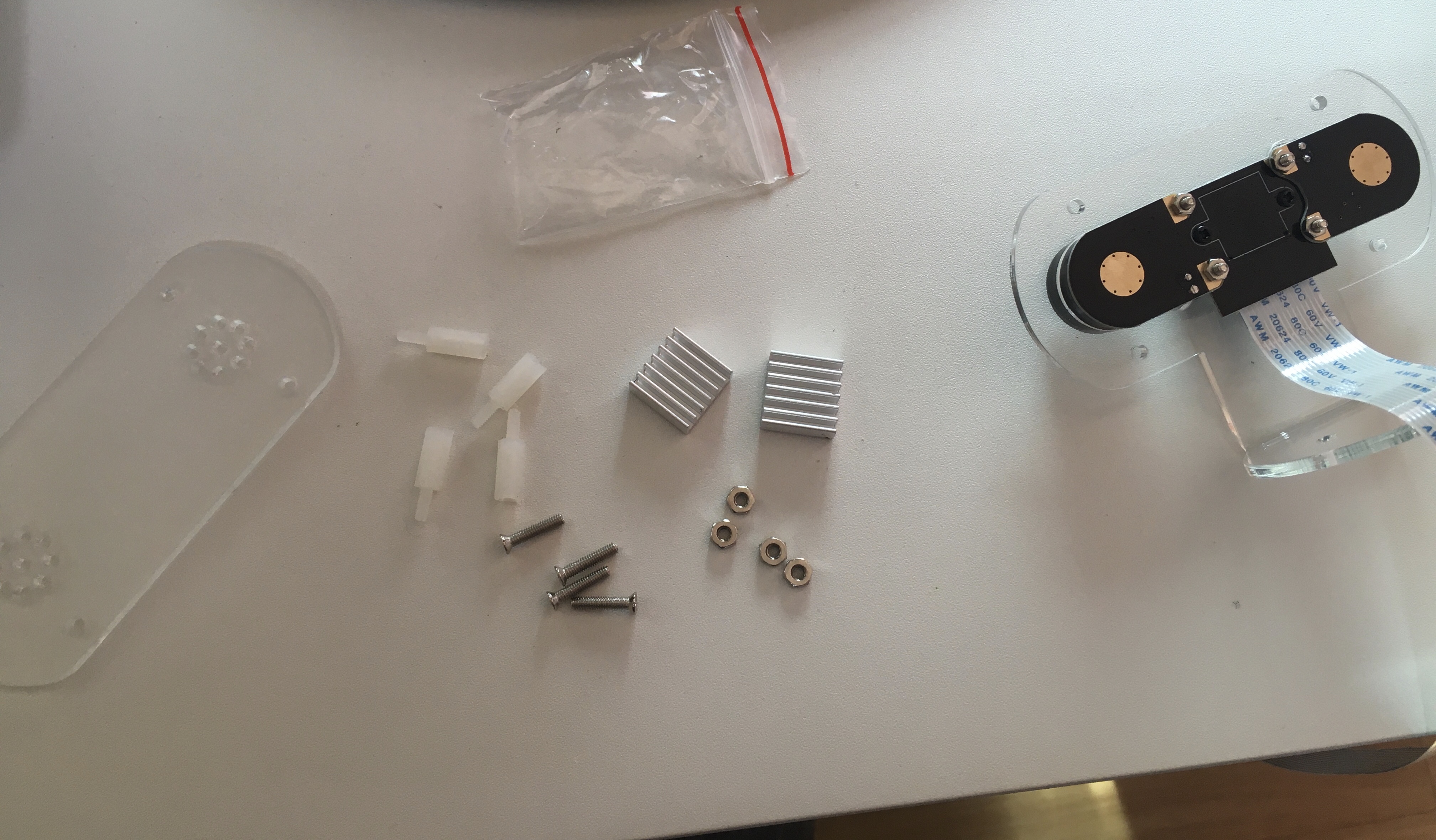

카메라 본체와 적외선 렌즈, 그리고 파이와 연결할 수 있는 데이터케이블,

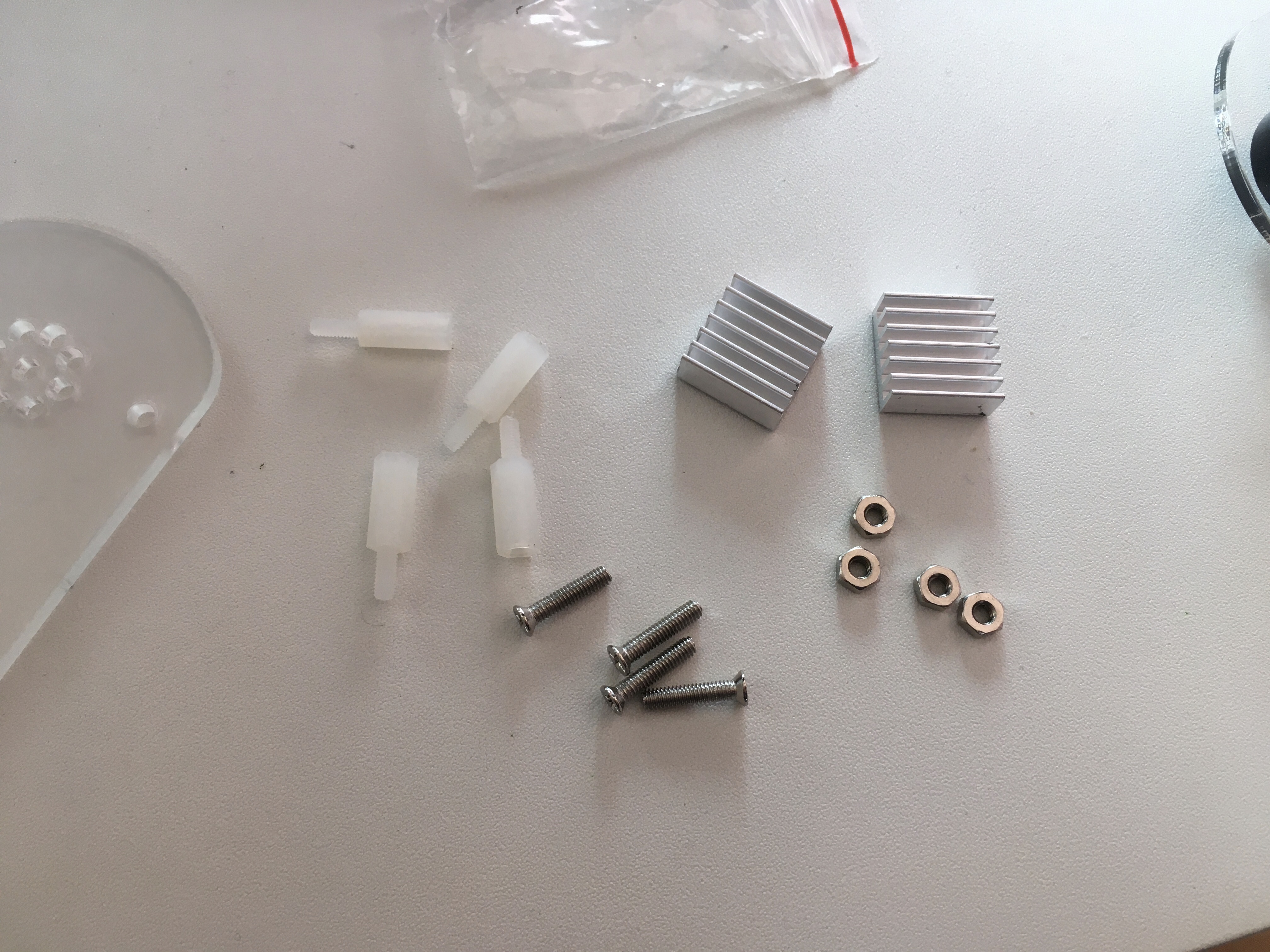

케이스와 나사가 동봉되어 있습니다.







조립 방법은 크게 어려운 건 없습니다.

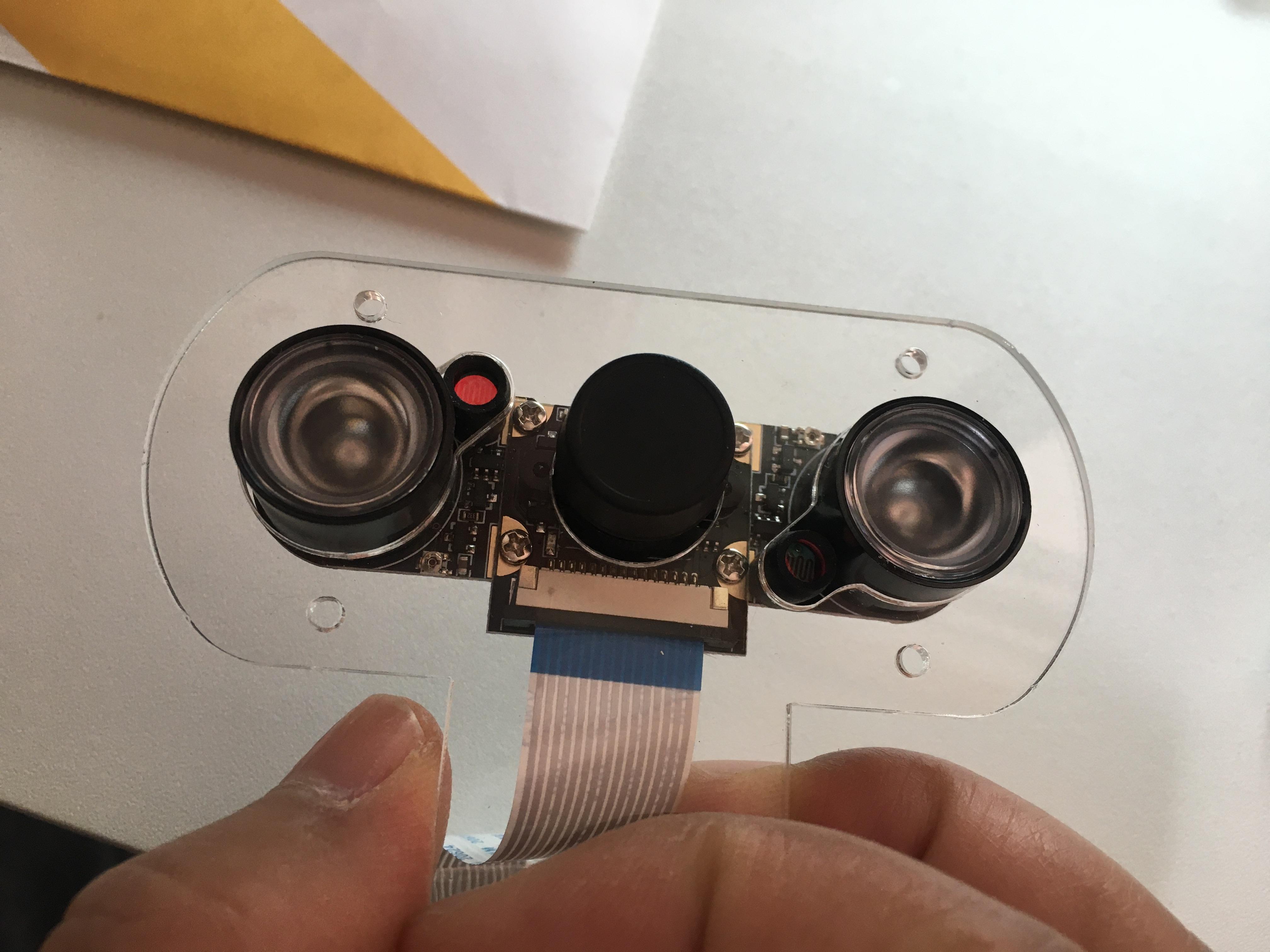

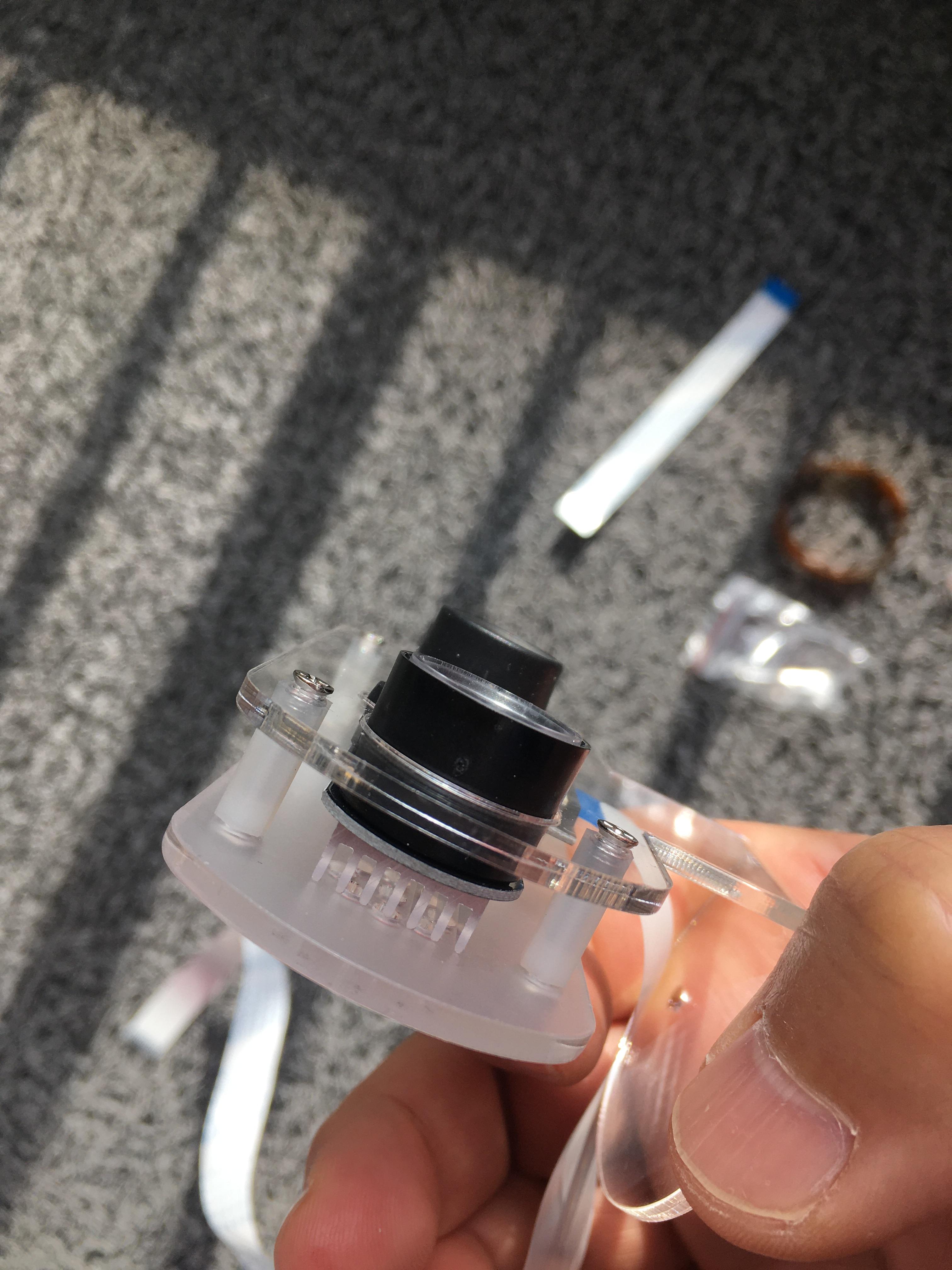

카메라 렌즈와 적외선 센서를 앞쪽 커버에 나사를 이용해 고정해 준 후

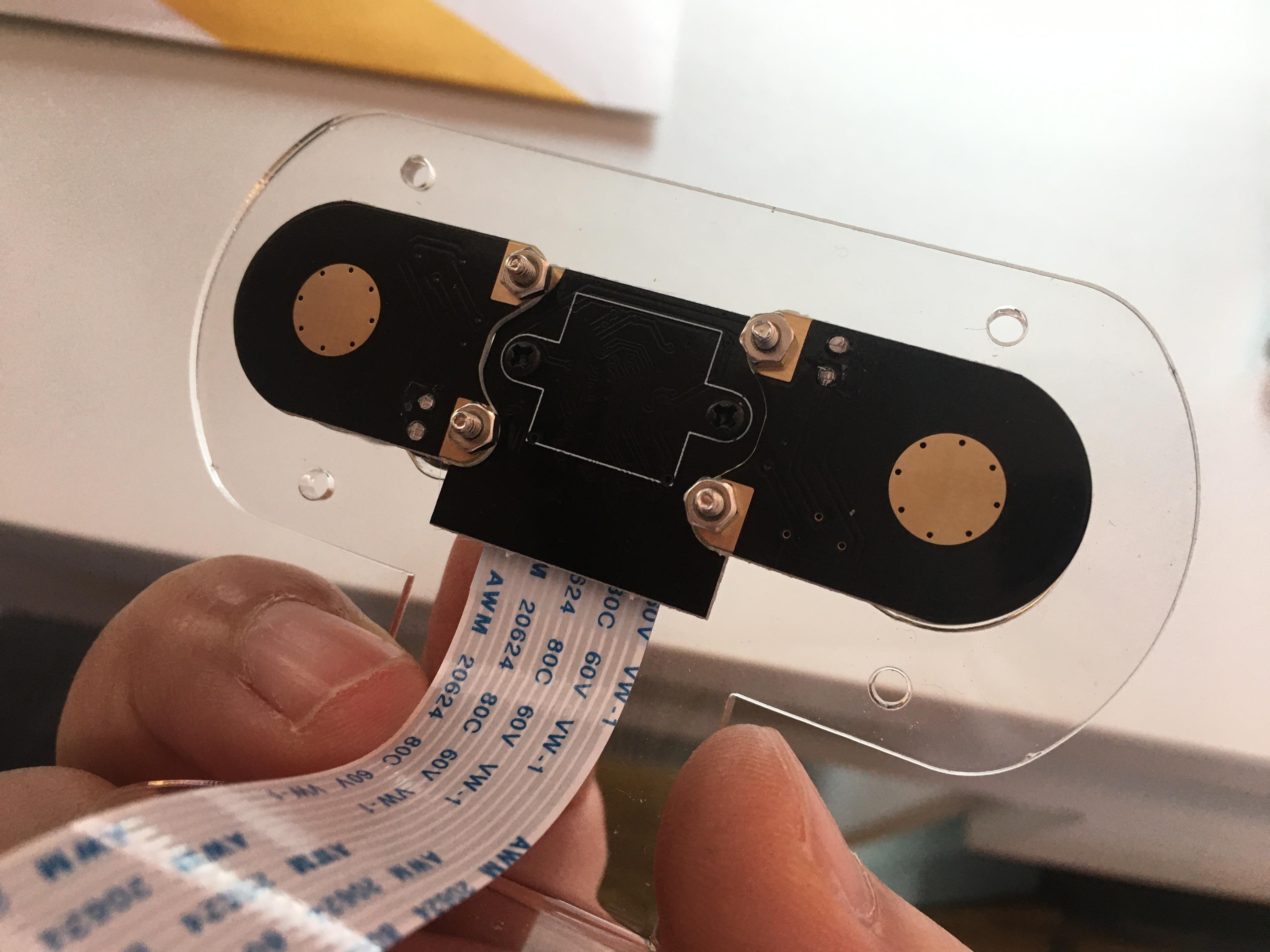

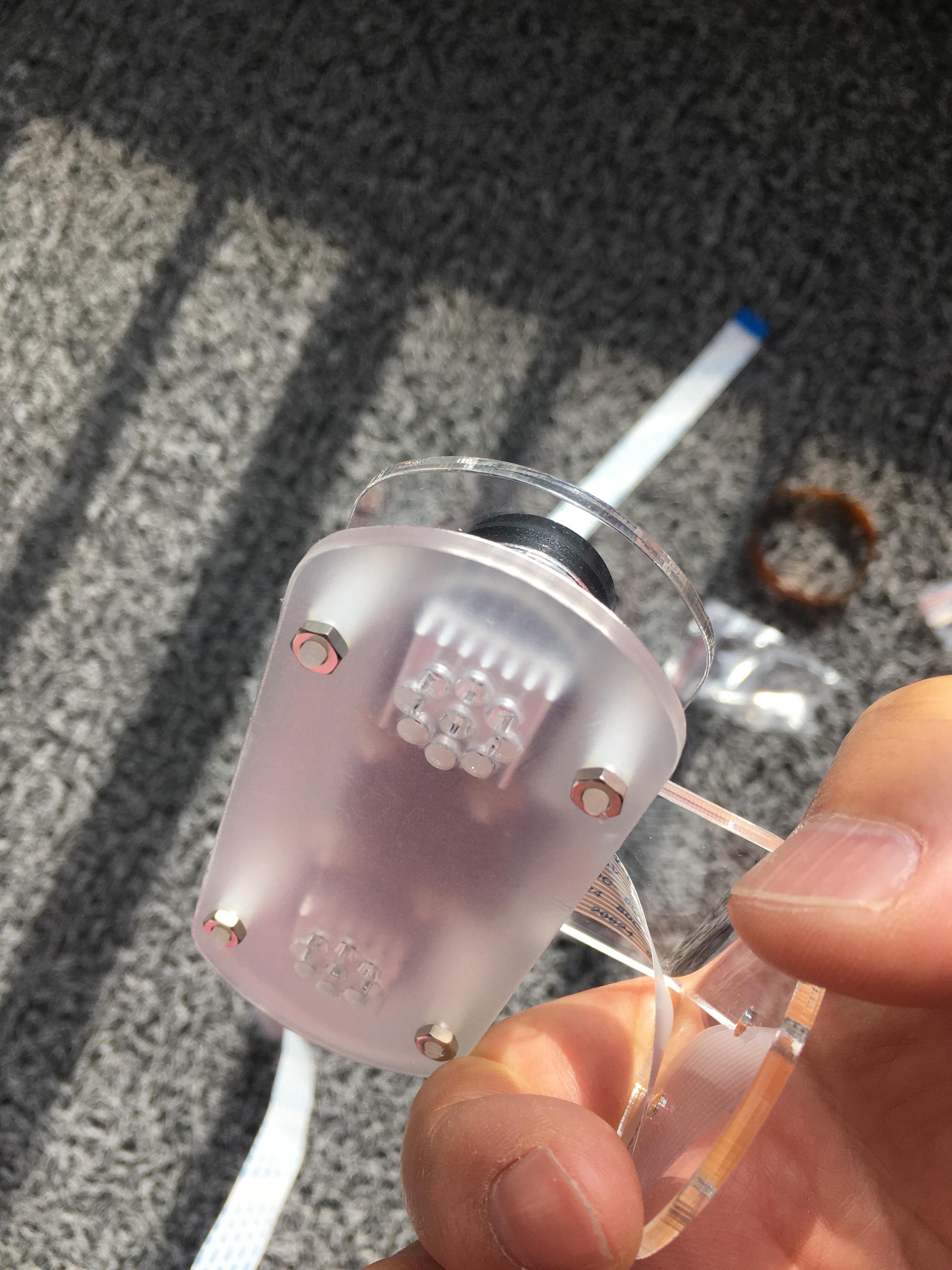

후방에 방열판과 케이스를 닫아주면 간단히 조립이 끝이 납니다.

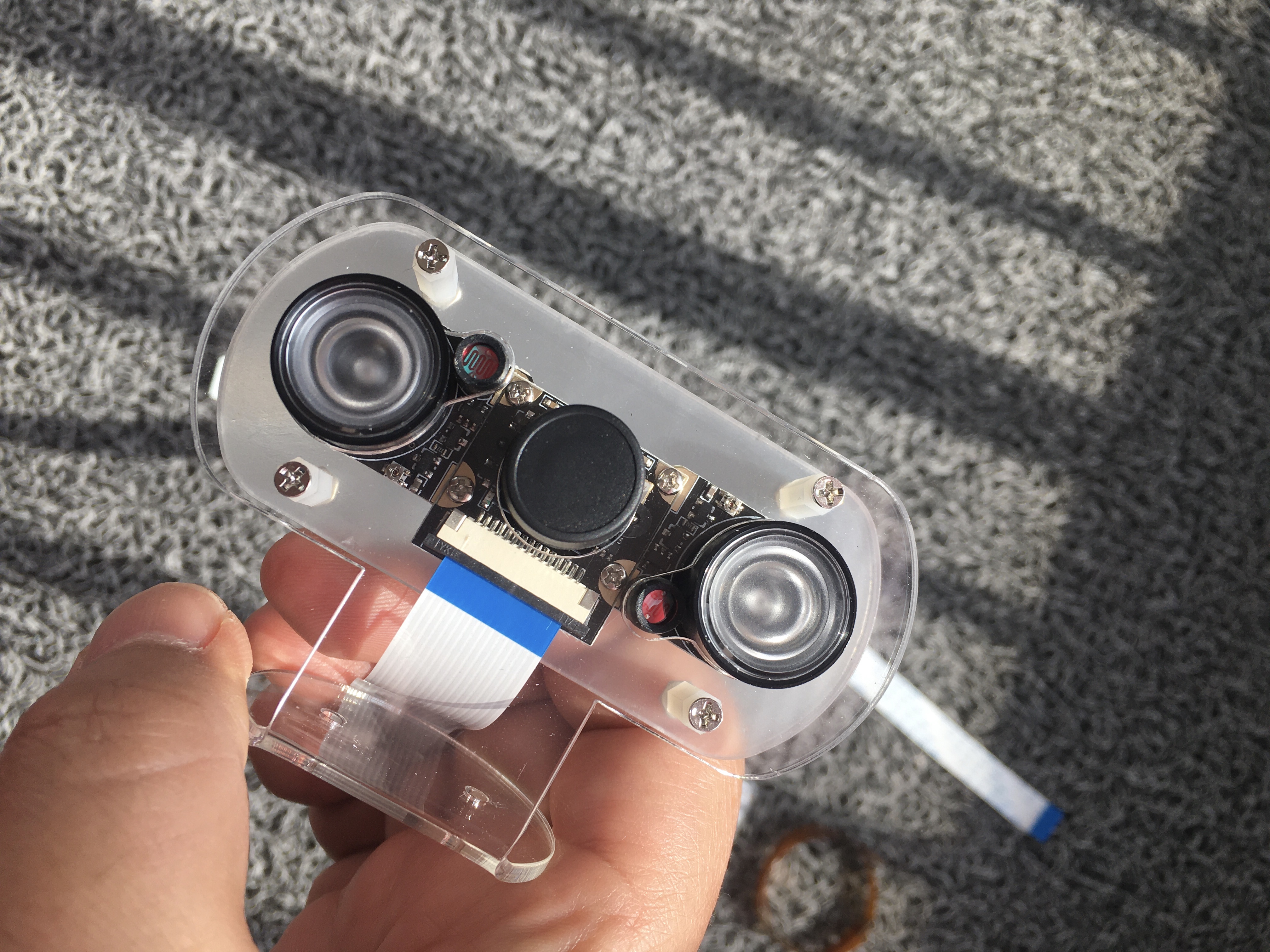

꼭 로보트 얼굴처럼 생기기도 했습니다.





반대쪽 케이블을 라즈베리파이의 카메라 연결 단자에 연결해주면

별다른 설정없이 바로 인식이 가능합니다.

만약 인식이 되지 않는다면, ssh 로 접속하여 추가 설정을 해줘야 하는 경우도 있지만

그 전에 케이블 연결 부분을 먼저 확인해 보시는 것도 좋을 것 같습니다.

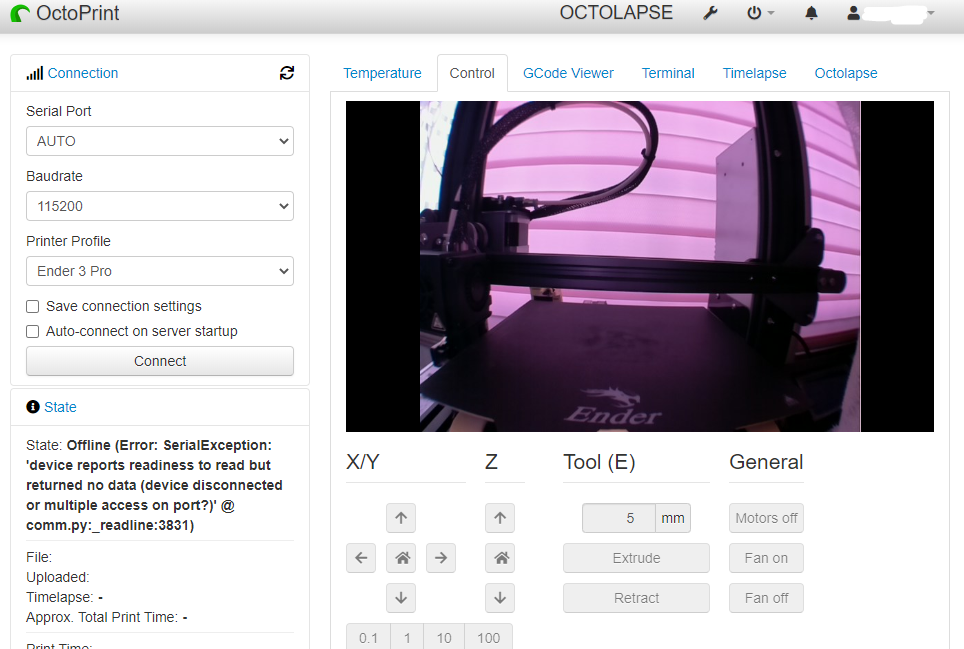

옥토프린터의 "Control" 탭으로 이동하면

바로 현재 상태를 실시간으로 확인할 수 있습니다.

화질자체는 사실 뭐 크게 기대할 만한 수준은 아닌 것 같아요.

그냥 대충 출력물 상태 확인할 수 있을 정도?



그래도 이렇게 카메라를 설치하고나니 꼭 장님이 눈 뜬 기분입니다.









♥읽어주셔서 감사합니다♥
