[3D프린터] 다연발 자동장전 고무총 만들기

안녕하세요.

지난 설연휴 내내 출력해서 완성한 출력물 입니다.

"Lever Action rubber band gun" 이라는 이름으로 싱기버스에 등록되어 있으며,

아래 URL 을 통해 모델링 파일을 다운로드 받으실 수 있습니다.



https://www.thingiverse.com/thing:4744121

Lever Action rubber band gun by AVeryHappyTeddyBear

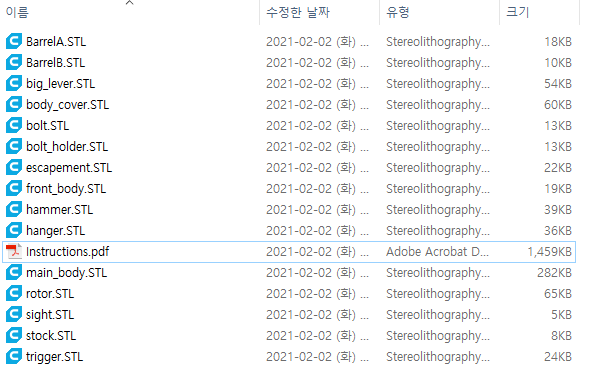

파일을 다운받아 보면 아래와 같이 각 부속품들의 stl 파일과,

프린터 방법을 적어놓은 매뉴얼(pdf) 파일이 있습니다.





그리고 매뉴얼 파일을 열어보시면 상세한 설명이 적혀 있는데요.

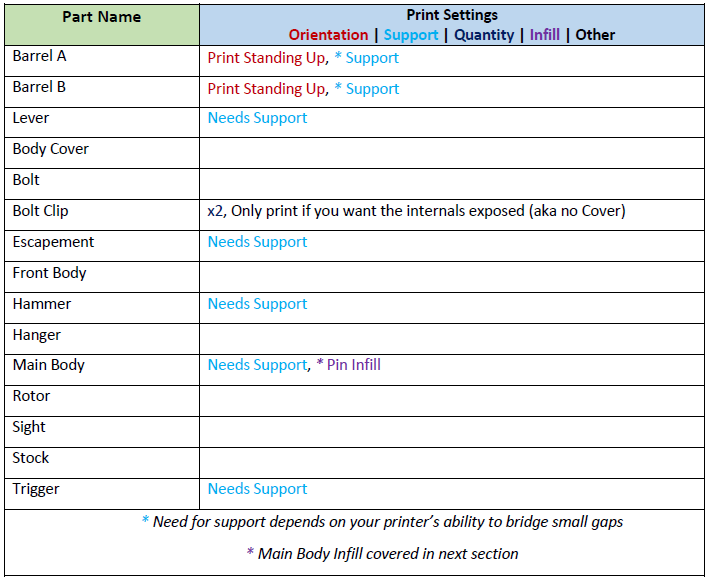

아래 보시는 것처럼 전체 부품의 프린터 방향 및 서포트 유무 등을 친절하게 적어 놓았습니다.

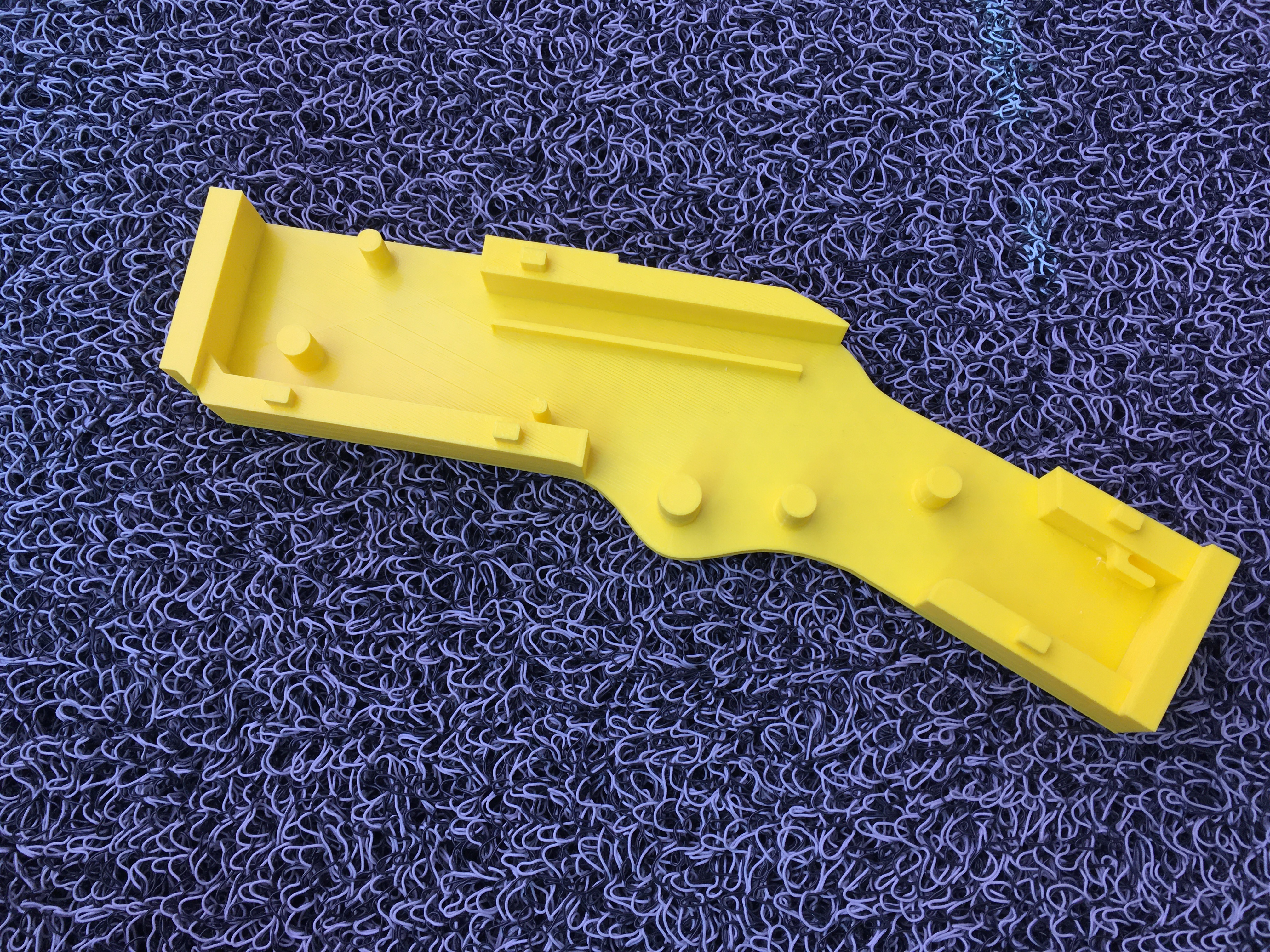

1. 메인 바디 (Main Body)



메인바디의 경우 다른 부품과 달리 설정을 조금 해주셔야 하는데요.

각 부품들이 들어가는 튀어나온 부품의 강도를 높여주어야 합니다.



매뉴얼 상에 보시면 영문이긴 하지만 상세한 설명이 적혀 있는데요.

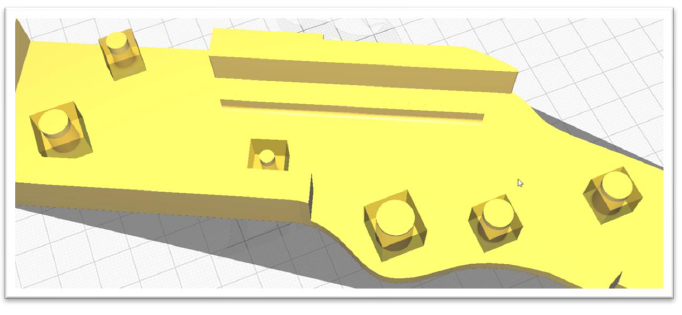

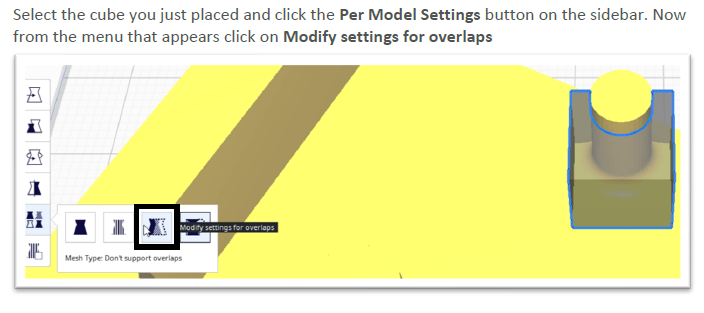

Cura Slice 프로그램 기준으로 Support Blocker 기능을 통해 저기 튀어나온 부분만

내부채움(infill) 을 6~70% 정도로 채워주셔야 부러지지 않고 튼튼한 제품을 만들 수 있다고 되어 있습니다.



큐라 프로그램은 단순히 Slice 기능만 있는 줄 알았는데,

이 모델을 출력하면서 특정 부분에만 다른 설정을 할 수 있다는 것도 배웠네요.



2. Stock



다음은 개머리판 부분인데요.

서포트도 필요없고 별다른 주의사항은 없습니다.

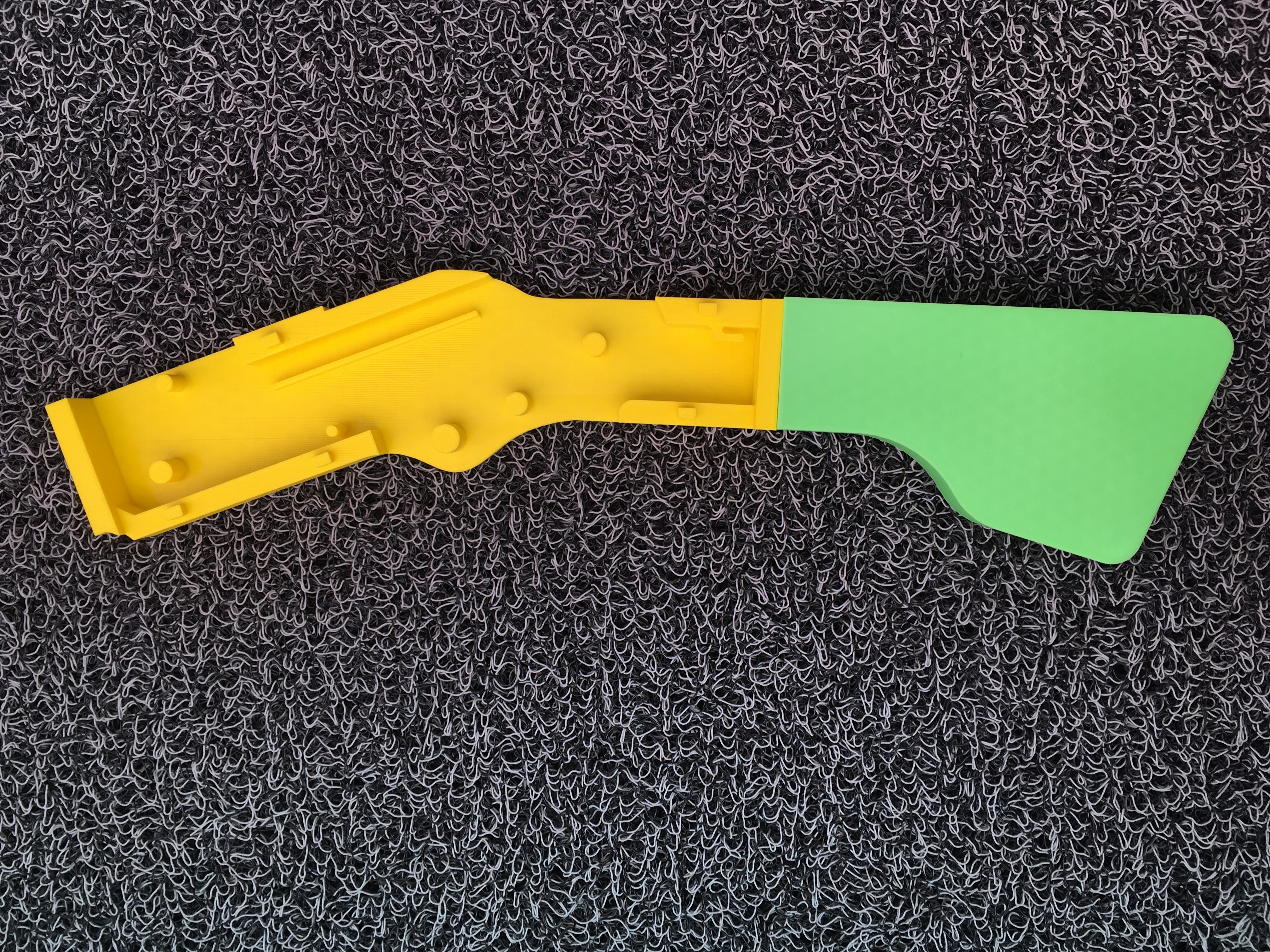

메인바디와 Stock 부분은 순간접착제로 붙여주면 되는데요.

위 사진처럼 붙이는 건 줄 알았는데, 알고 보니 방향이 위쪽으로 향하게 되어 있더라구요.

처음엔 뭔가 좀 어색하다고 생각했는데, 계속 보다보니 또 괜찮더라구요.

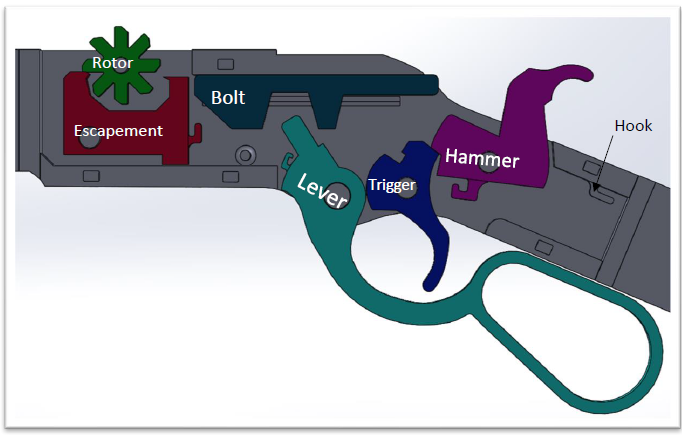

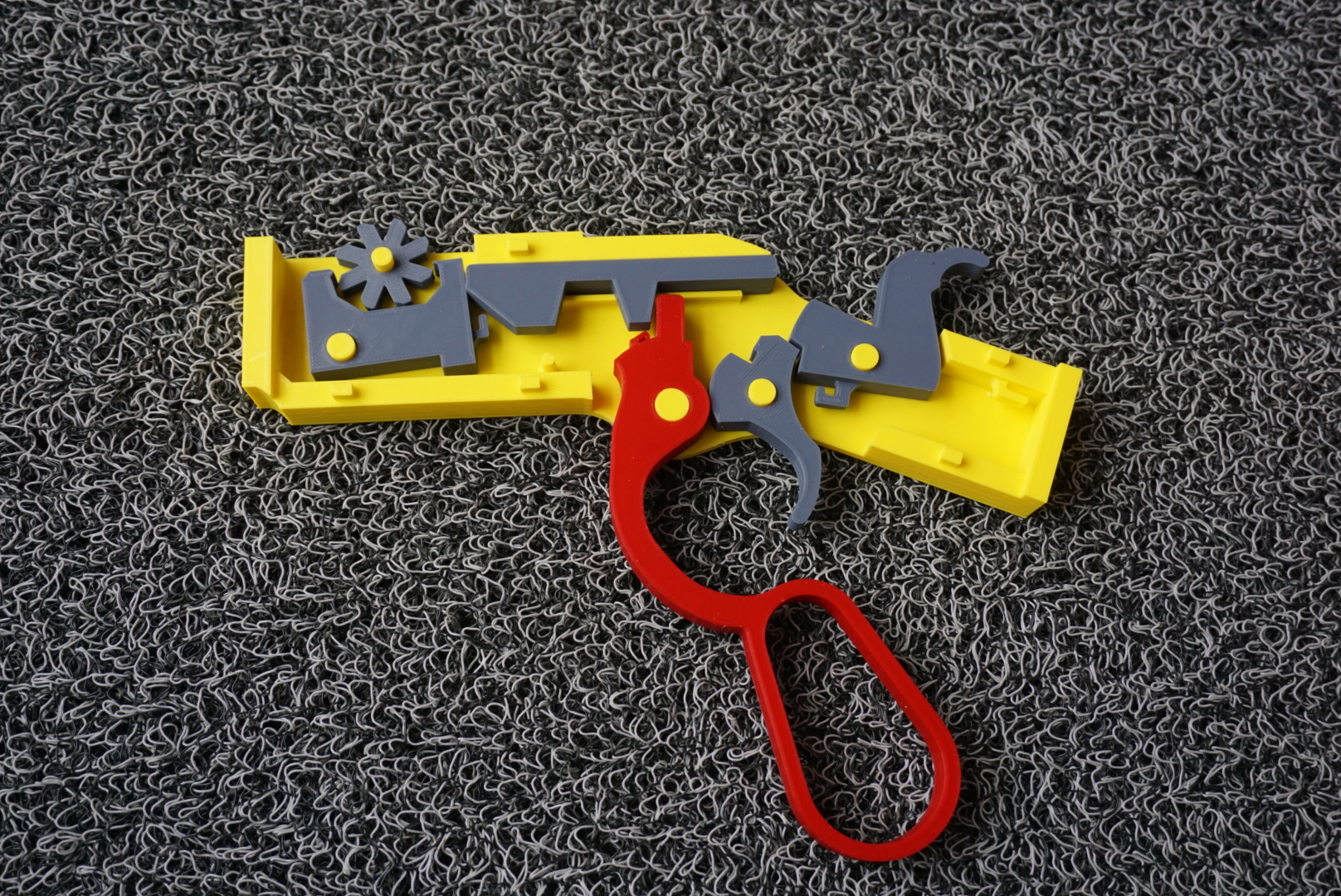

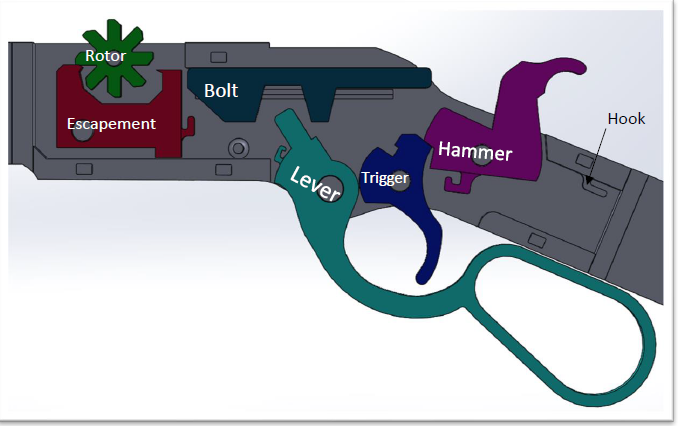

3. 내부 부품(Rotor, Escapement, Bolt, Trigger, Hammer, Lever)





레버는 빨강색으로 출력하고 나머지 파츠는 회색으로 출력하였습니다.

고무줄을 거는 고리가 있어 서포트가 필요한 출력물입니다.

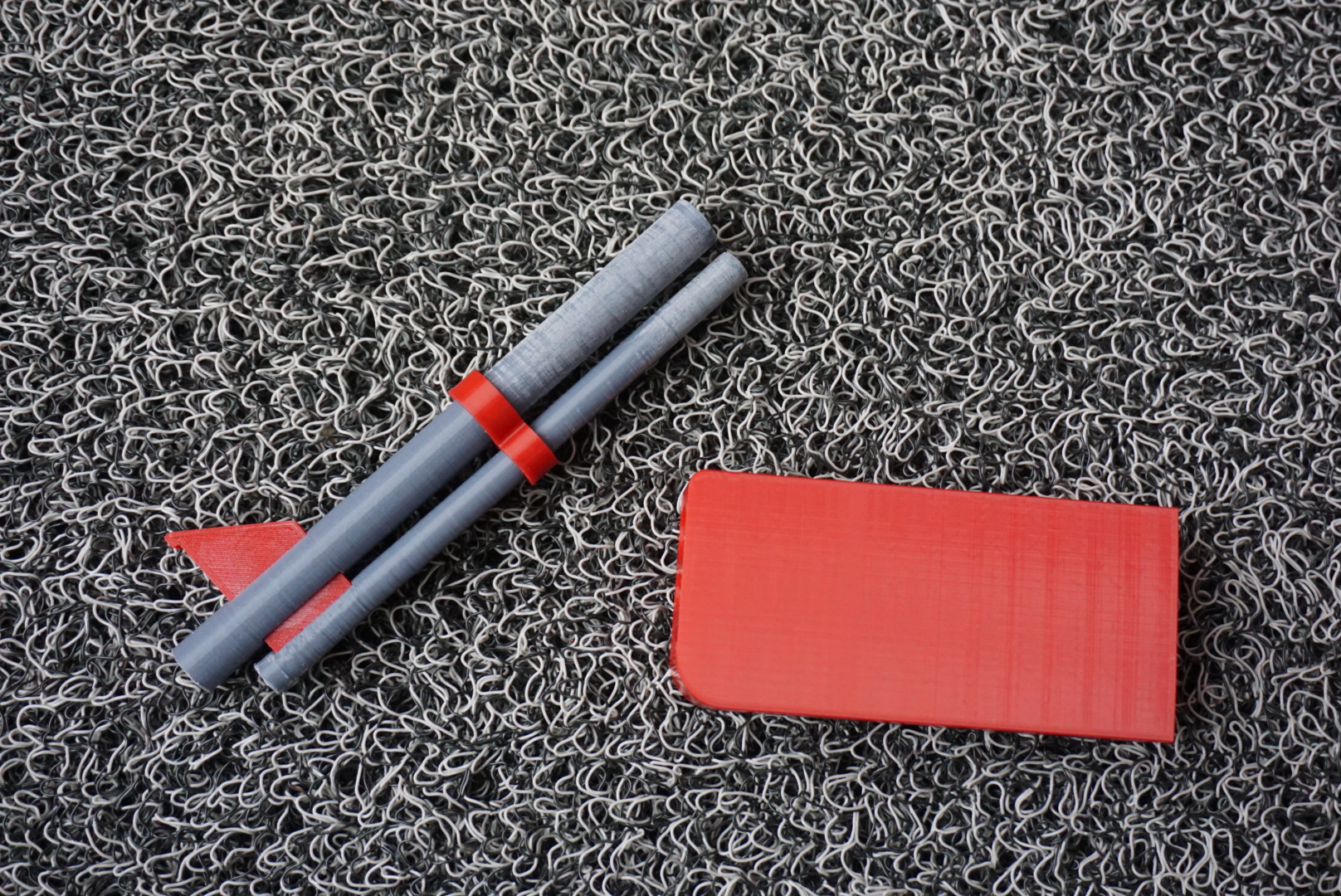

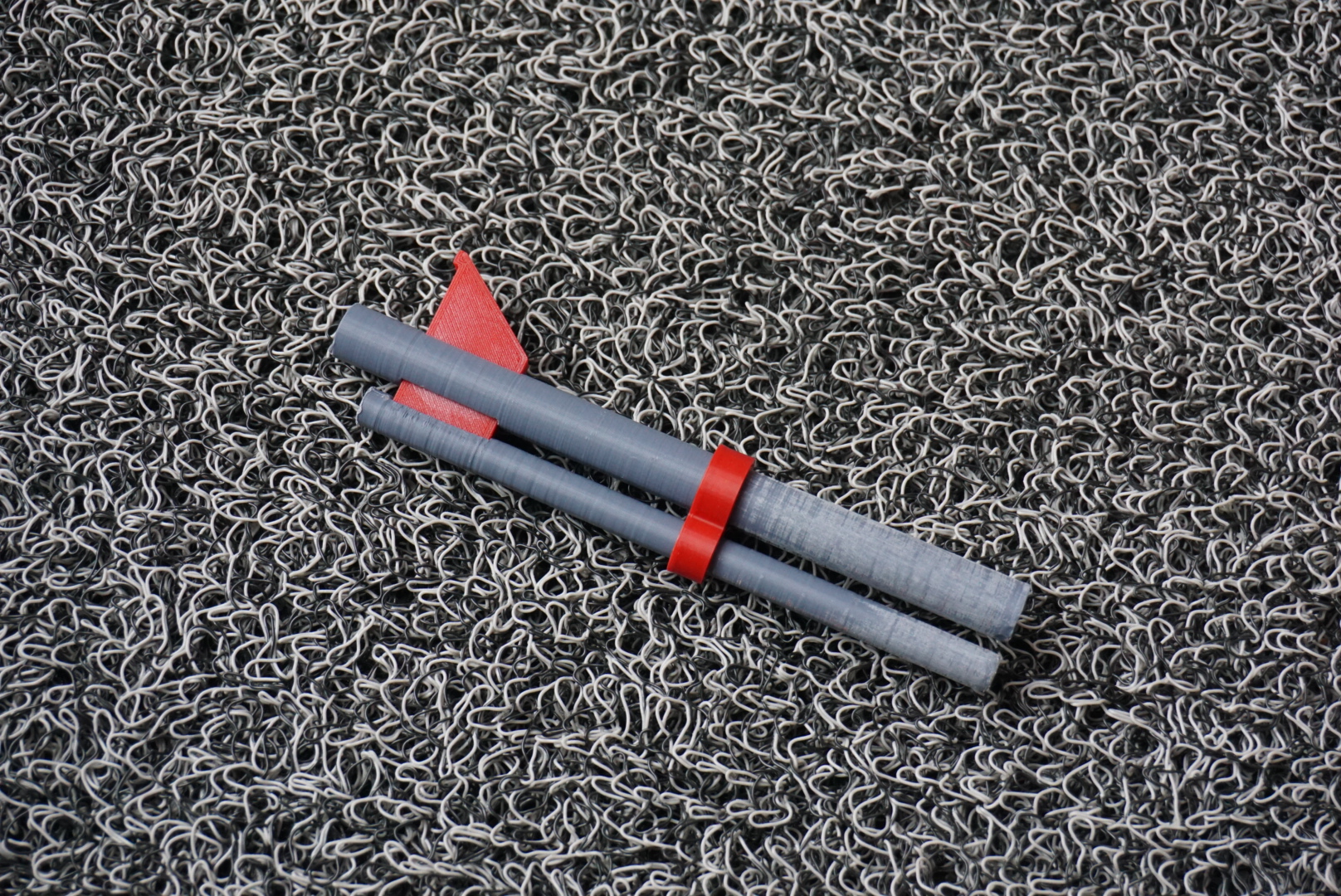

4. 총열(Barrel A/B, Sight, Hanger)



Barrel 은 세워서 출력해야하고 Sight 가 들어가야해서 앞쪽에 빈 공간이 있습니다.

그래서 서포트가 필요하고,

Sight 와 Hanger 는 별도의 서포트 없이 편하게 출력하면 됩니다.

하지만 두개의 총열(Barrel) 을 Hanger 에 꽂아 넣어야 하는데,

좀 힘들더라구요. 사포로 문질러가면서 꽉 힘주어서 두드려 가며 넣어줬습니다.

Sight 는 그냥 꽂아준 뒤 접착제로 고정시켜주면 됩니다.



5. Front Body



Front Body 는 총열(Barrel) 을 꽂을 수 있는 구멍이 살짝 패여 있어,

세워진 상태 그대로 서포트 없이 출력하면 됩니다.

그리고 위 사진에 보시는 것처럼 조립 후 접착제로 고정시켜주어도 무방합니다.





728x90





6. 고무줄 연결

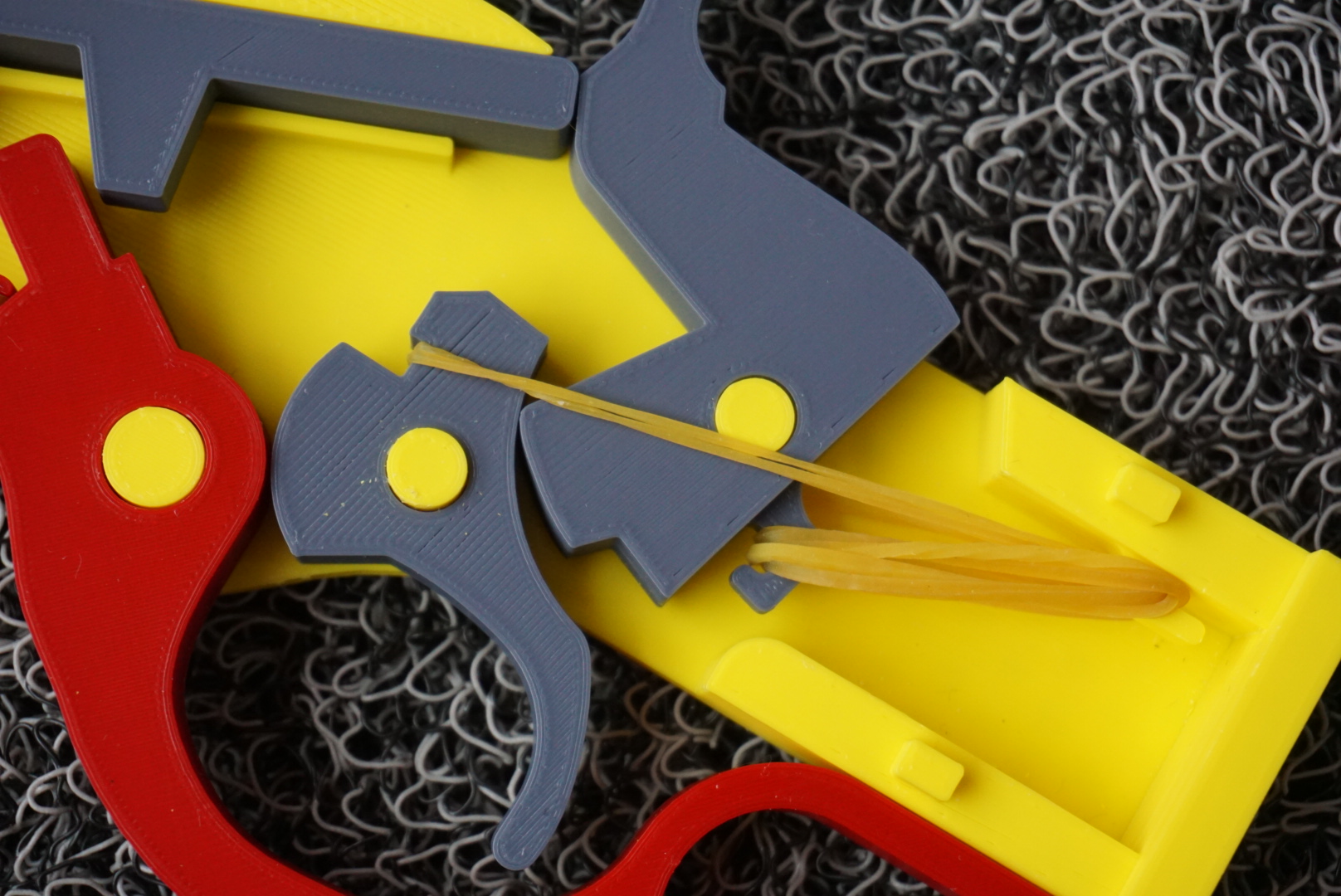

내부에 들어가는 고무줄은 총 4개가 필요합니다.

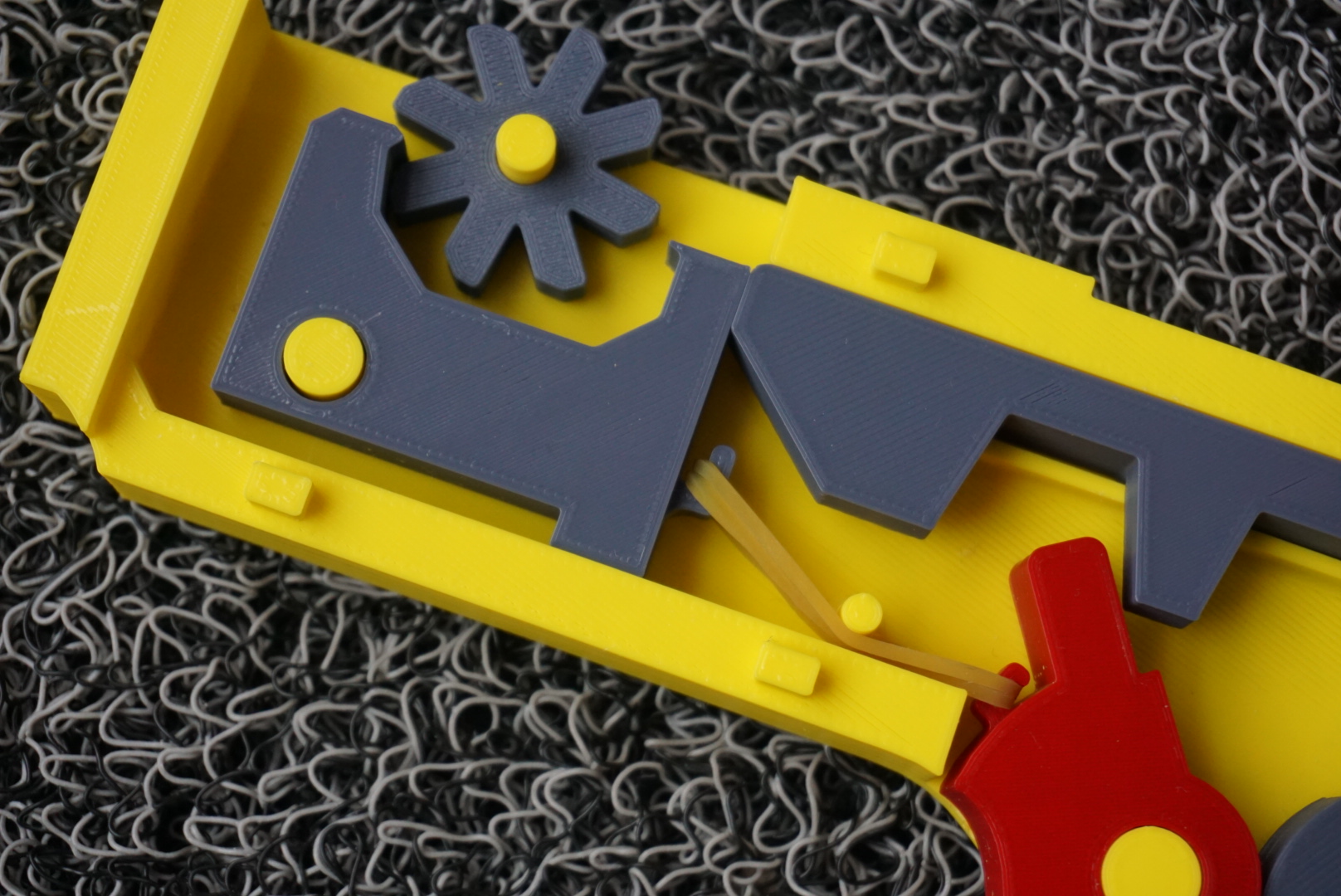

첫 번째, 왼쪽 Escapement 와 빨간색 Lever 사이 노란 고무줄을 반으로 접어서 2겹으로 연결

두 번째, Hammer 의 아래쪽 고리와 Main Body 뒤쪽의 Hook 에 2개의 고무줄을 2겹으로 총 4겹으로 연결

세 번째, 방아쇠(Trigger) 와 Main Body 뒤 Hook 에 1개의 고무줄을 2겹으로 연결



7. Body Cover (Option / aka no Bolt Clip)



바디 커버는 옵션입니다.

바디 커버 없이 출력하고자 한다면 Bolt Clip 을 출력하여 Bolt 부품이 튀어나오지 않게 잡아주면 되구요.

Bolt clip 을 출력하지 않고, Body Cover 를 출력해도 됩니다.

근데, 주의할 점이 Body Cover 의  출력 방향입니다.

저는 Body Cover 가 안쪽과 바깥면이 동일한 줄 알고 그냥 출력했는데,

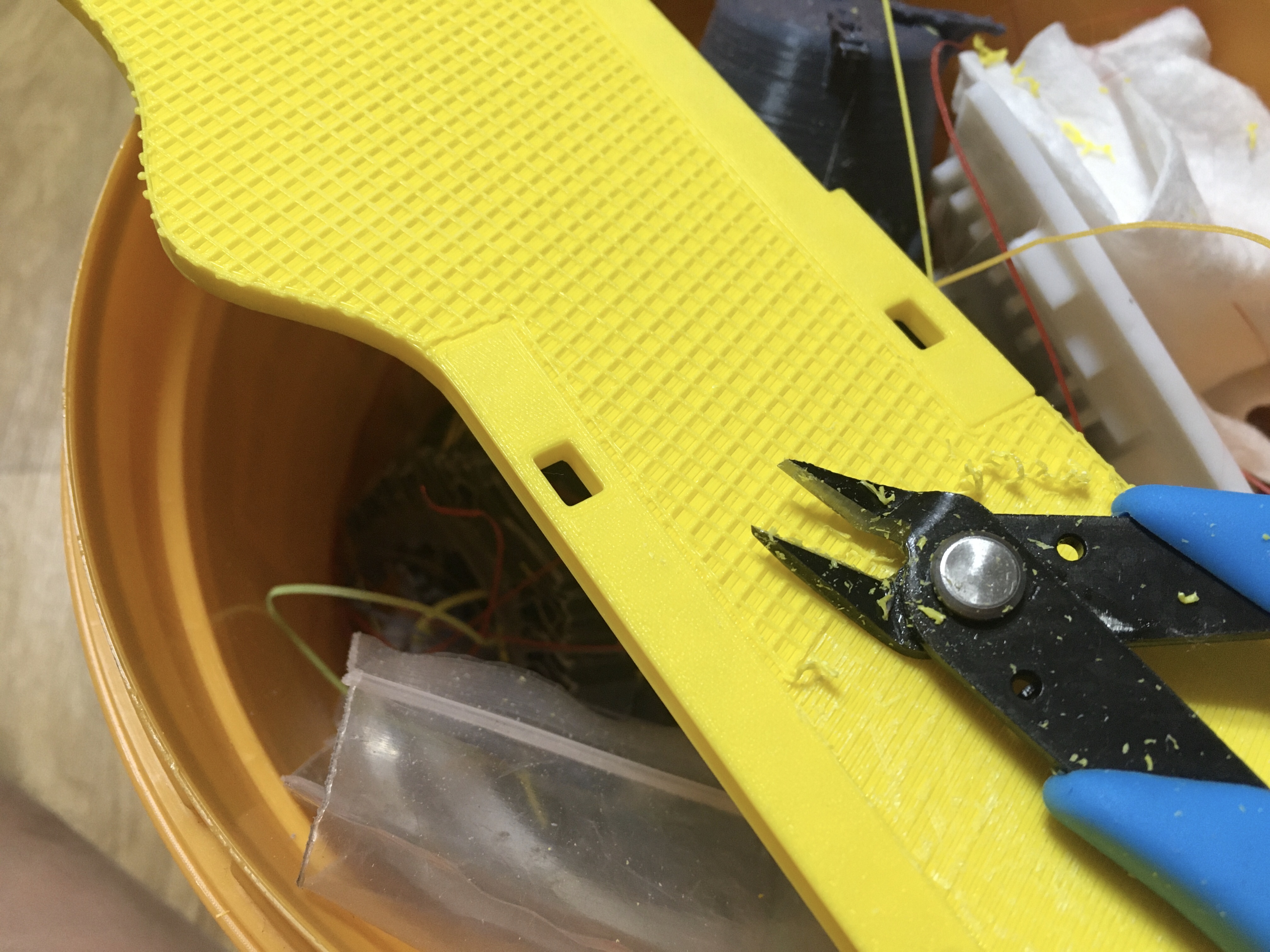

출력해놓고 보니 위 사진에 보시는 것처럼 얇은 1 Layer 의 서포트가 출력되어 그거 떼어낸다고 고생고생을...하~.

필히 서포트가 생기지 않는 방향으로 뒤집어서 출력하시기 바랍니다.





8. 완성

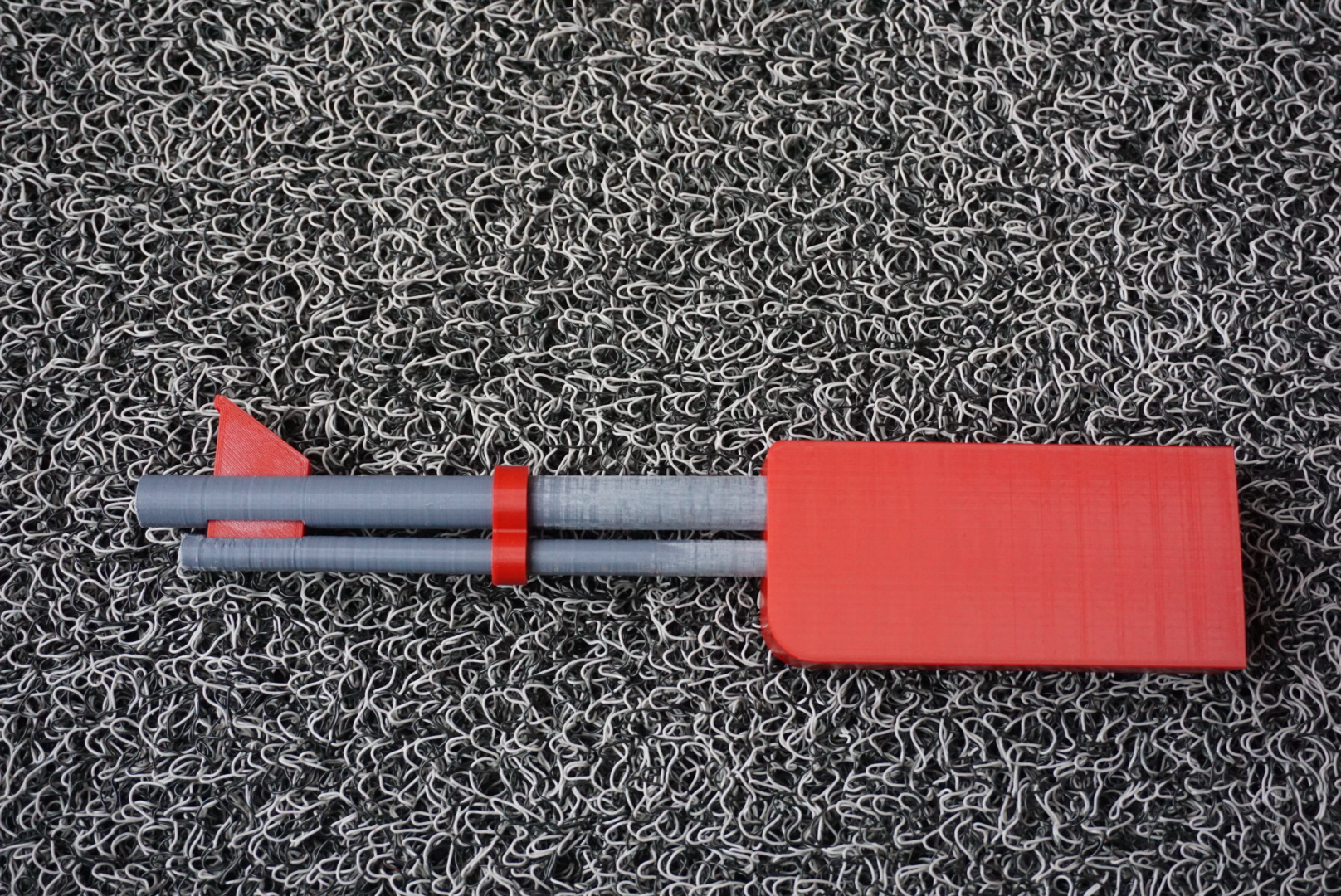

바디 커버는 뒤에 별도로 출력을 해서 사진을 못 찍었는데요.

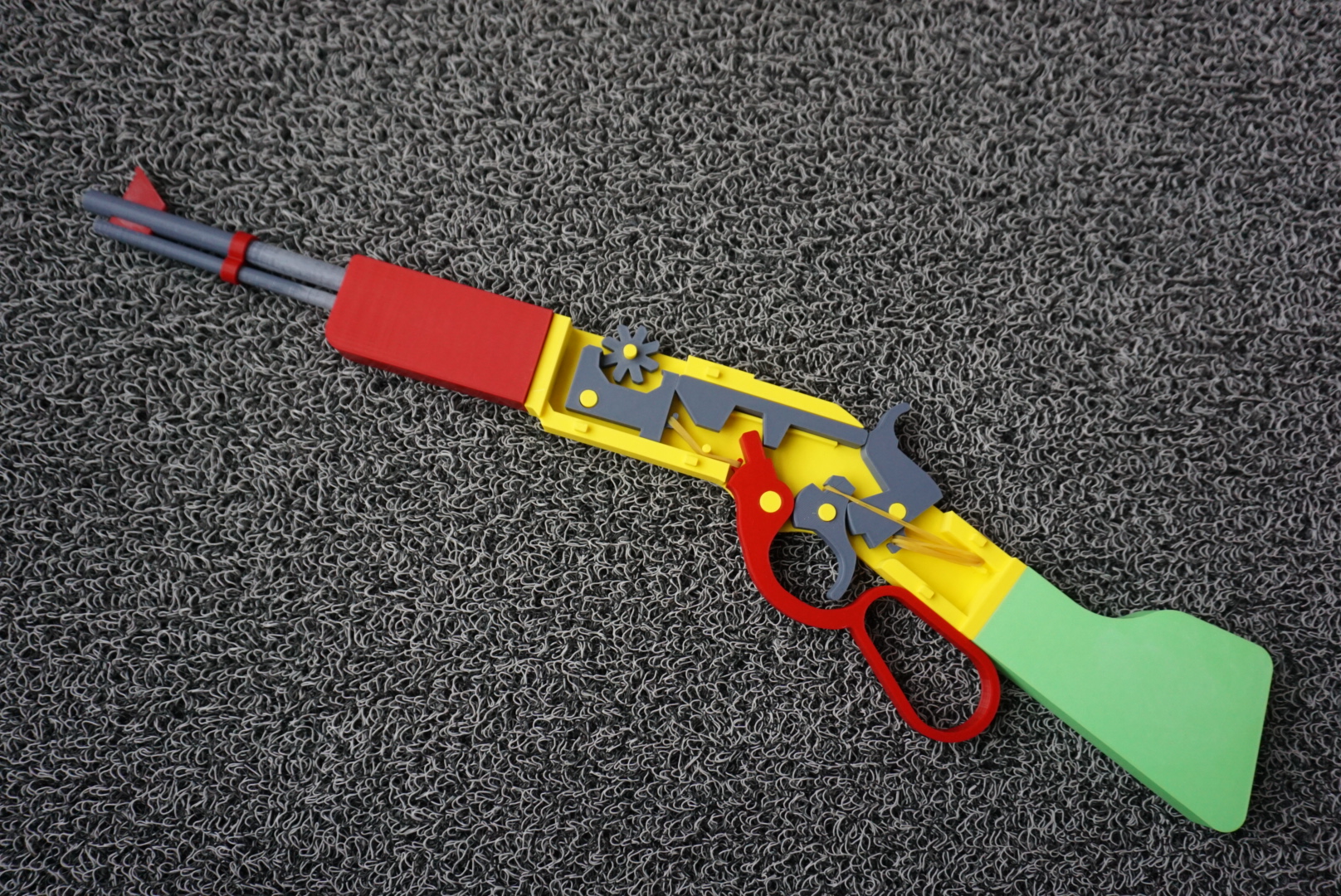

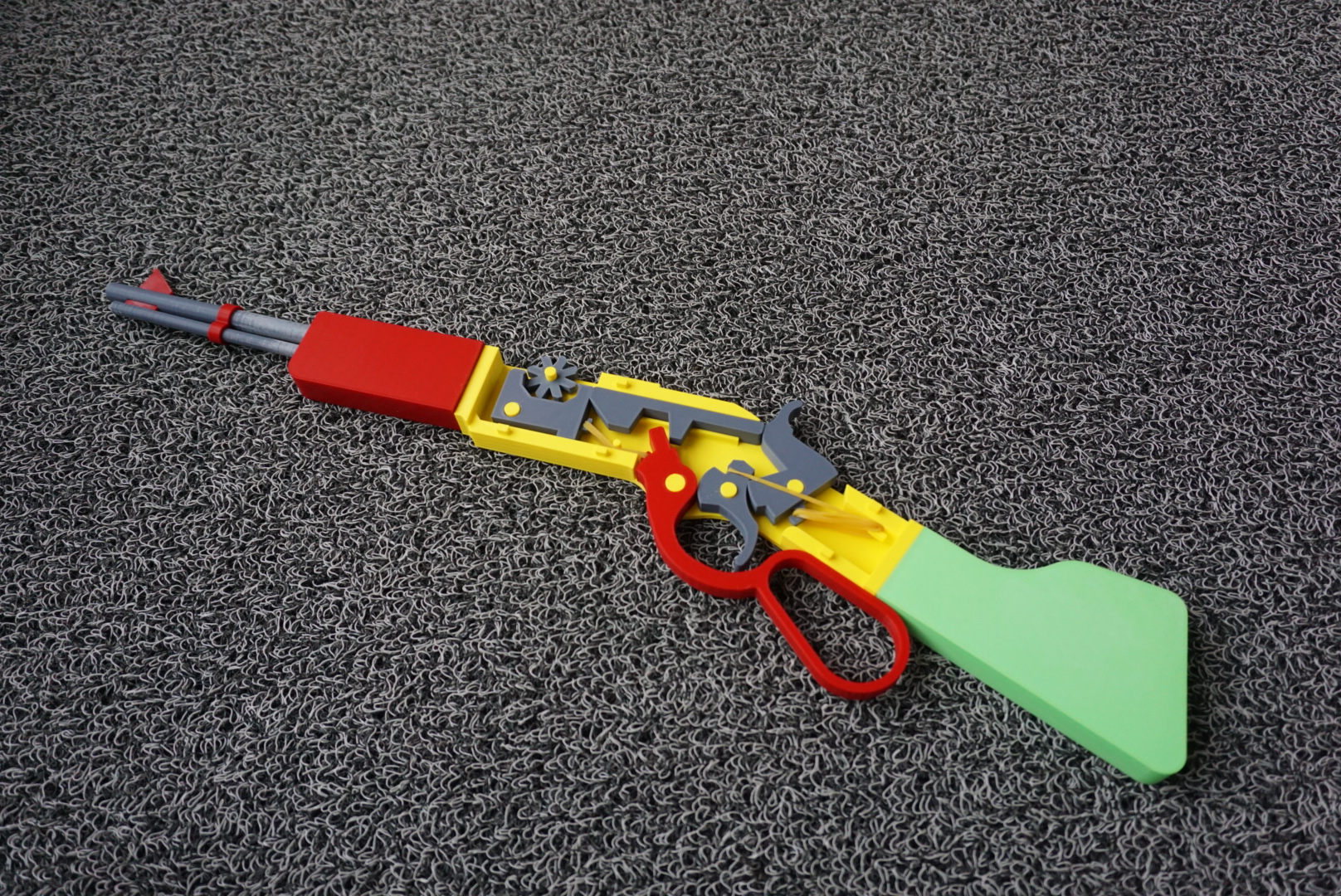

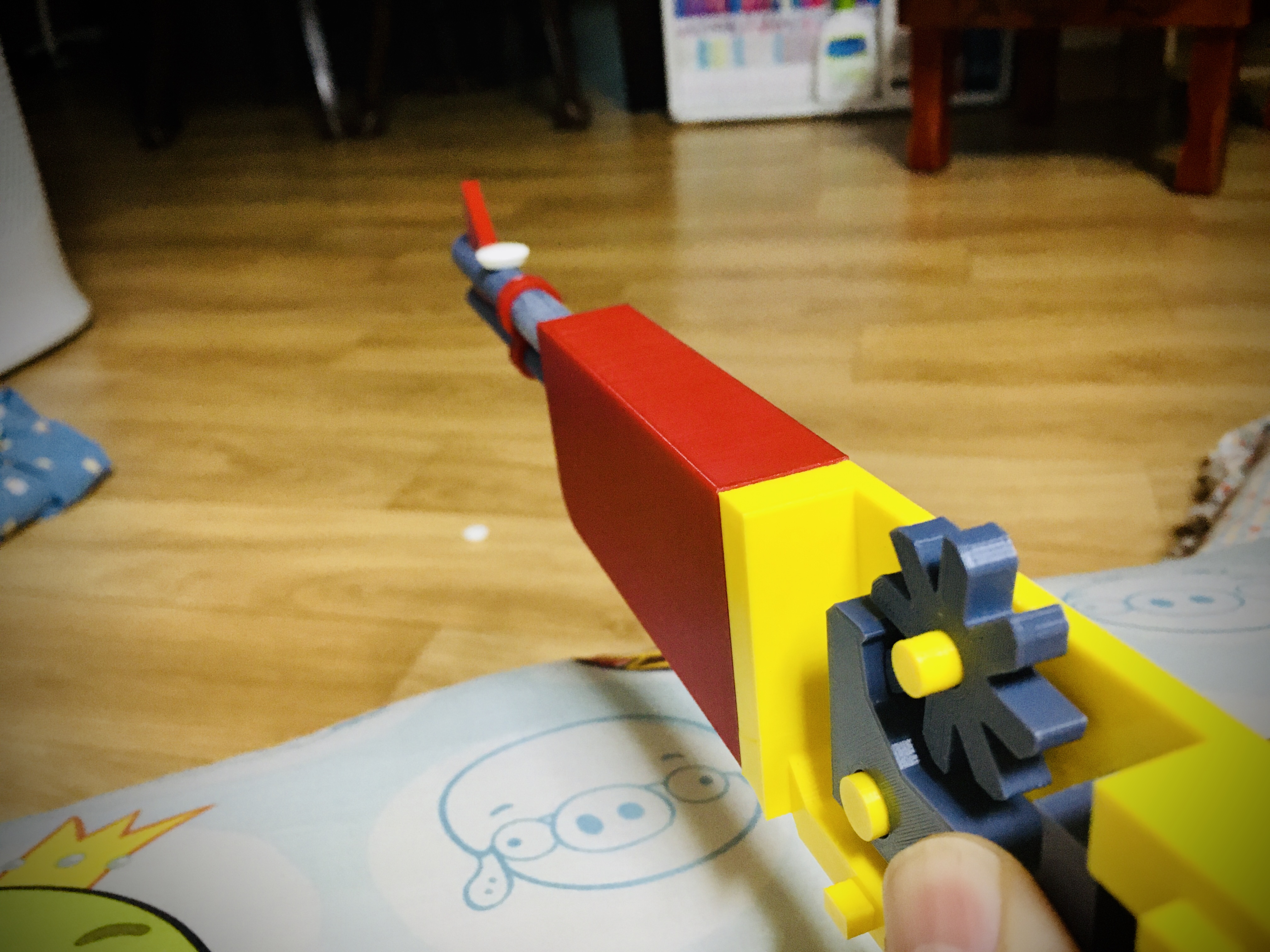

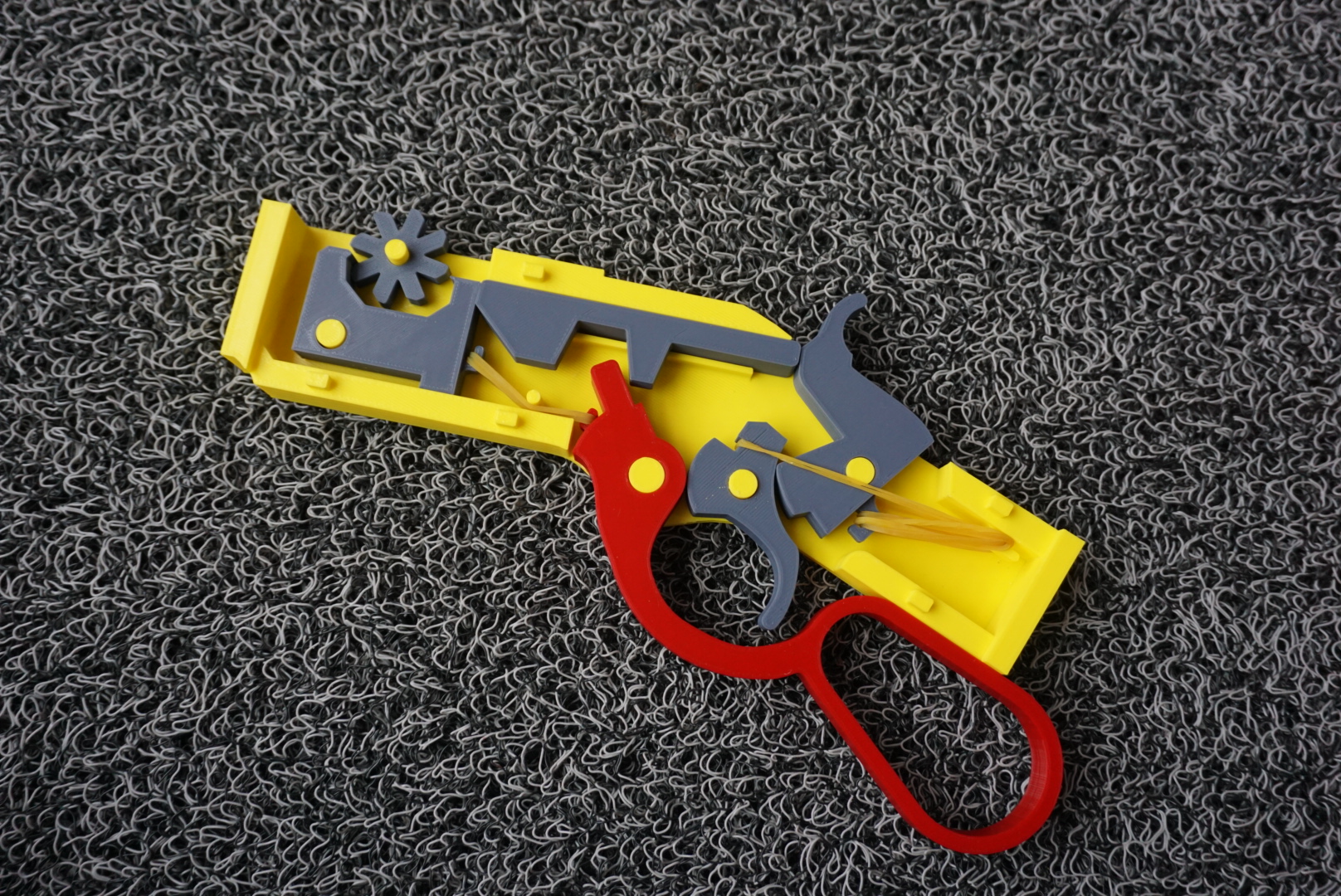

일단 완성된 모습입니다.



접착제를 도포해서 붙여줘야 하는 부분은 총 3곳,

Front Body + Main Body + Stock 입니다.





예전 군대시절 PRI 훈련을 떠올리면서 바둑알도 올려보았습니다.



고무줄은 앞쪽 Sight 부분에 걸어서 당긴다음 Rotor 의 제일 윗부분에 걸어주고,

뒤로 딸깍! 돌려준 다음 추가 장전가능합니다.

한 번에 장전가능한 고무줄 갯수는 3~4개 정도가 적당하였습니다.



장전방법은

Lever 를 앞으로 제끼거나 Hammer 를 위로 젖혀서 장전하고,

발사원리는

방아쇠(Trigger) 를 당기면 Hammer 가 Bolt 를 때리면서 Escapement 가 앞으로 순간적으로 앞으로 움직이고

Rotor 에 걸린 고무줄의 장력에 의해 Rotor 가 반시계 방향으로 회전하게 되면서 고무줄이 발사됩니다.



추가적으로 내부에 들어간 고무줄은 좀 더 얇고 강한 고무줄을 넣어주면,

불발확률을 현저히 줄일 수 있었습니다.



*. 아래 동영상에 돌려서 장전하는 모습에 반해서 출력을 해보았는데,

출력시간은 많이 걸렸지만 나름 만족도는 높았습니다.

https://www.youtube.com/watch?v=cM51nybSxkE&feature=youtu.be







총 소요시간

Ender 3 Pro _Cura Standard Quality 기준입니다.
일부 부품은 모아서 프린터했습니다.
- Barrel A : 2시간 08분
- Barrel B : 1시간 16분
- Big Lever : 2시간 14분
- Hanger & Sight : 2시간 27분
- Bolt 외 내부부품 : 3시간 31분
- Front Body : 3시간 39분
- Stock : 5시간 26분
- Main Body : 7시간 2분
- Body Cover : 3시간 43분 (방향 잘못 잡아 더 걸림)
총 31시간 26분 소요되었네요.

Slice 했을 때 나온 시간인데요.
실제 출력시간은 이것보단 조금 적게 걸린 것 같습니다.





그럼 즐거운 프린터 생활 되세요.







♥읽어주셔서 감사합니다♥
