[IPHONE] 아이폰 SE 배터리 교체_iphone SE Battery Change

저는 아이폰 SE 를 3년 넘게 사용하고 있습니다.

그러다 보니 갈수록 배터리 소모 속도가 빨라져 잦은 충전이 필요한 지경에 이르렀습니다.

아이폰 설정에서 배터리 성능 상태를 보면 87%이지만, 실제 체감하는 성능은 70% 이하가 아닐까 생각됩니다.

배터리 소모 외 아직 쓸만하기에 배터리를 직접 교체해 보았습니다.



## 준비물 ##

1. 배터리_ 노혼배터리

배터리는 잘 못 구매하면 상태가 좋지 못한 경우도 있고,

폭발의 위험도 있기 때문에 정품은 아니지만 그래도 믿을만한 제품을 구매하는 게 좋습니다.

저는 알리를 통해 노혼 배터리를 직구하였습니다.

많은 분들이 노혼 배터리 성능에 대해서 믿을만 하다는 평이었고,

아래 보시는 것처럼 교체를 위한 공구도 함께 제공하고 있습니다.



2. 있으면 좋은 물품 (없어도 교체가능하나 스트레스를 받을 수 있음)

- 정밀 공구 드라이버 세트(자석 기능이 있는)
- 핀셋 (커넥터 분리시 필요)



하지만, 별드라이버나 작은 십자 드라이버 같은 경우 너무 작아 잃어버릴 위험이 있으므로 저는 위에 사진에서 제일 왼쪽에 보이는 샤오미 WIHA 24bit Tool Kit 정밀공구 드라이버 세트를 미리 준비하였습니다.



배터리 용량은 1800mAh 로 기존 정품 배터리 용량보다 조금 더 많습니다.







## 배터리 교체 순서 ##



1. 별나사 분리

아이폰의 하단 충전 단자 양측에 작은 별나사가 위치하고 있습니다.

별나사를 조심스럽게 풀어준 후 배터리 구매시 동봉된 투명 뽁뽁이를 액정 화면에 붙인 후 살포시 들어올리면

아래쪽이 살짝 벌어지는데 그 틈 사이로 얇은 도구를 이용하여 넣어준 후 측면으로 주욱 밀어주면 액정 화면이 들리게 됩니다.

"주의" 무리하게 액정을 들어올리다가 내부 케이블이 끊어질 수 있으므로 힘 조절을 잘하셔야 합니다.

아래 부분을 살짝 들어올리면 내부에 연결된 케이블이 보입니다.







2. 홈버튼 연결 케이블 분리

하단 지문인식 가능한 홈버튼이 연결된 케이블을 조심스레 분리합니다.

핀셋을 이용해 커넥터를 덮고 있는 얇은 철판을 먼저 분리합니다.

케이블 보호 덮개를 뜯어낸 후 커넥터를 핀센을 이용해 조심스레 하단 본체와 분리시킵니다.







3. 상단 카메라 연결 케이블 분리

액정 상단 부분에 카메라 등 추가 케이블이 3개 더 연결되어 있습니다.

이 부분은 분리하지 않고 배터리를 교체해도 가능하나 자칫 잘못하면 더 위험한 상황이 발생할 수 있어 저는 분리를 진행하였습니다.

빨간 테두리 부분의 나사 4개를 분리합니다.



보호 커버를 분리하면 3개의 케이블이 커넥터에 연결되어 있습니다.



차례차례 조심스레 케이블을 하나씩 분리합니다.





3개의 커넥터를 분리하면 드디어 상판인 액정을 분리시킬 수 있습니다.



몸체와 상단 액정 화면을 분리에 성공하였습니다.

액정화면은 조심히 옆에 고이 모셔두고 이제 제일 중요하고 난이도가 높은 기존 배터리 분해를 시작합니다.



4. 기존 배터리 분리

먼저 배터리와 보드가 연결되어 있는 커넥터를 분리합니다.





빨간 테두리의 커버를 분리하기 위해 나사 2개를 풀어줍니다.





빨간색 부분의 커넥터를 들어올려 본체와 분리한 후 이제 배터리를 뜯어내야 합니다.

배터리는 흔들림 방지를 위해 양면테이프를 이용해 휴대폰의 하판에 견고히 부착되어 있습니다.

상기 사진의 노란색 부분을 잡고 지그시 잡아당기면 하얀 양면테이프가 쭈욱~~ 늘어나면서 나오는 걸 보실 수 있습니다.

"주의" 한 번에 확! 잡아당기면 테이프가 끊어질 수 있으며, 이는 돌이킬 수 없는 결과를 초래할 수 있습니다.

테이프가 끊어질 경우 일이 좀 복잡해 집니다.

힘으로 뜯어내던지 드라이기 등을 이용해 뒷판에 열을 가해 분리하셔야 합니다.

중간에 양면테이프 하나가 끊어졌지만, 다행히 나머지 하나를 이용해 전체를 다 뜯어낼 수 있었습니다.



정품 배터리는 1624mAh, 노혼 배터리는 1800mAh 입니다.

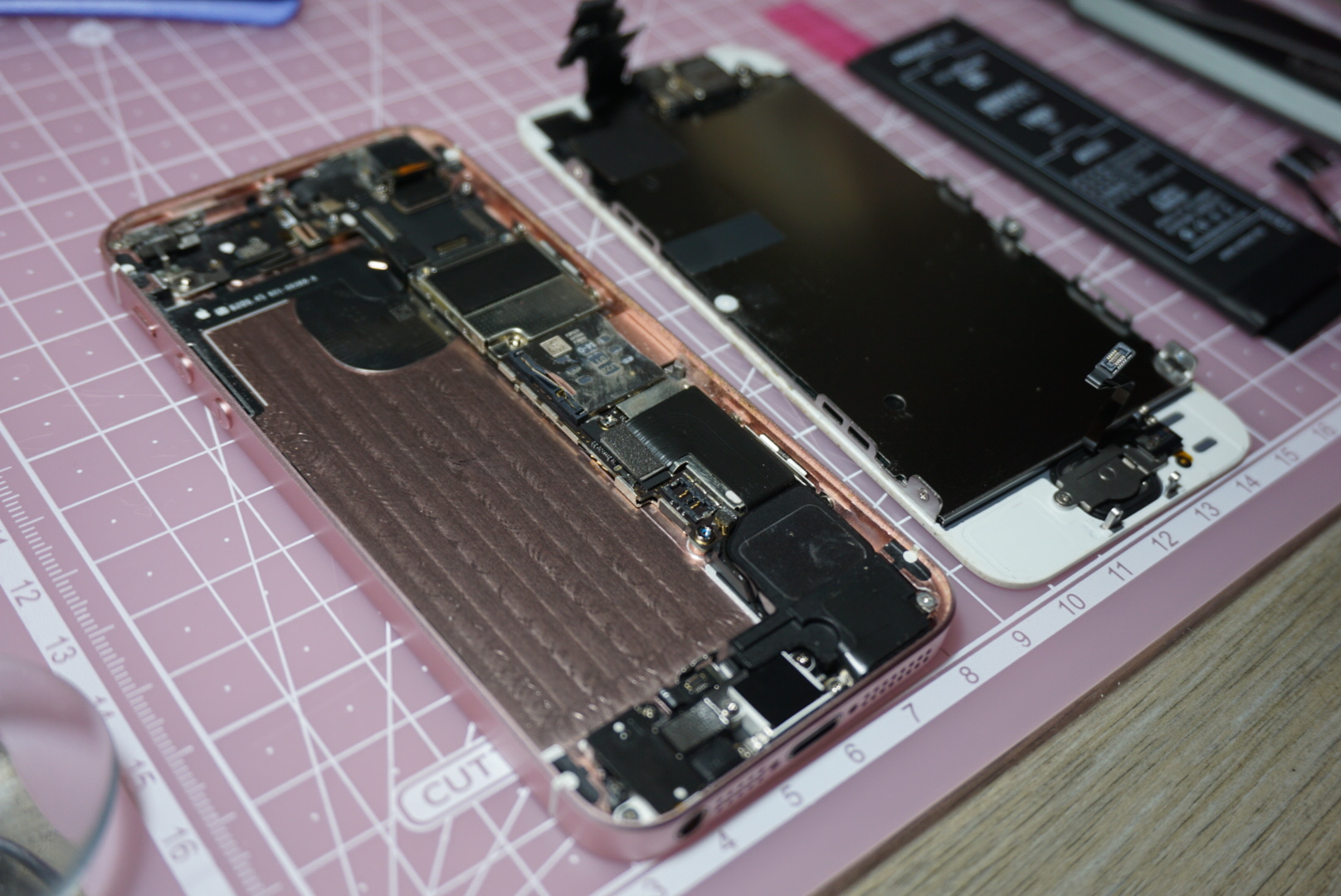

드디어 배터리 교체를 위한 분해가 완료되었습니다.



여기까지 따라오셨으면 이제 한 숨 돌리시구요.







5. 새 배터리 장착

새 배터리는 동봉된 양면테이프를 먼저 부착을 해줍니다.



양면 테이프는 핑크색과 하늘색 보호커버가 붙어 있으며, 먼저 하늘색 부분을 제거 후 배터리 뒷면에 부착해 줍니다.



배터리 아래 빨갛게 칠해놓은 부분만큼 여유를 두고 부착합니다.



위 사진의 배터리 부분에 보시는 것처럼 향후 배터리 교체를 염두해 아래 부분 손잡이가 튀어나오게 붙여 줍니다.





배터리의 양면 테이프는 한 번 붙으면 잘 떨어지지 않으므로 실수 없이 한 번에 잘 부착하셔야 합니다.

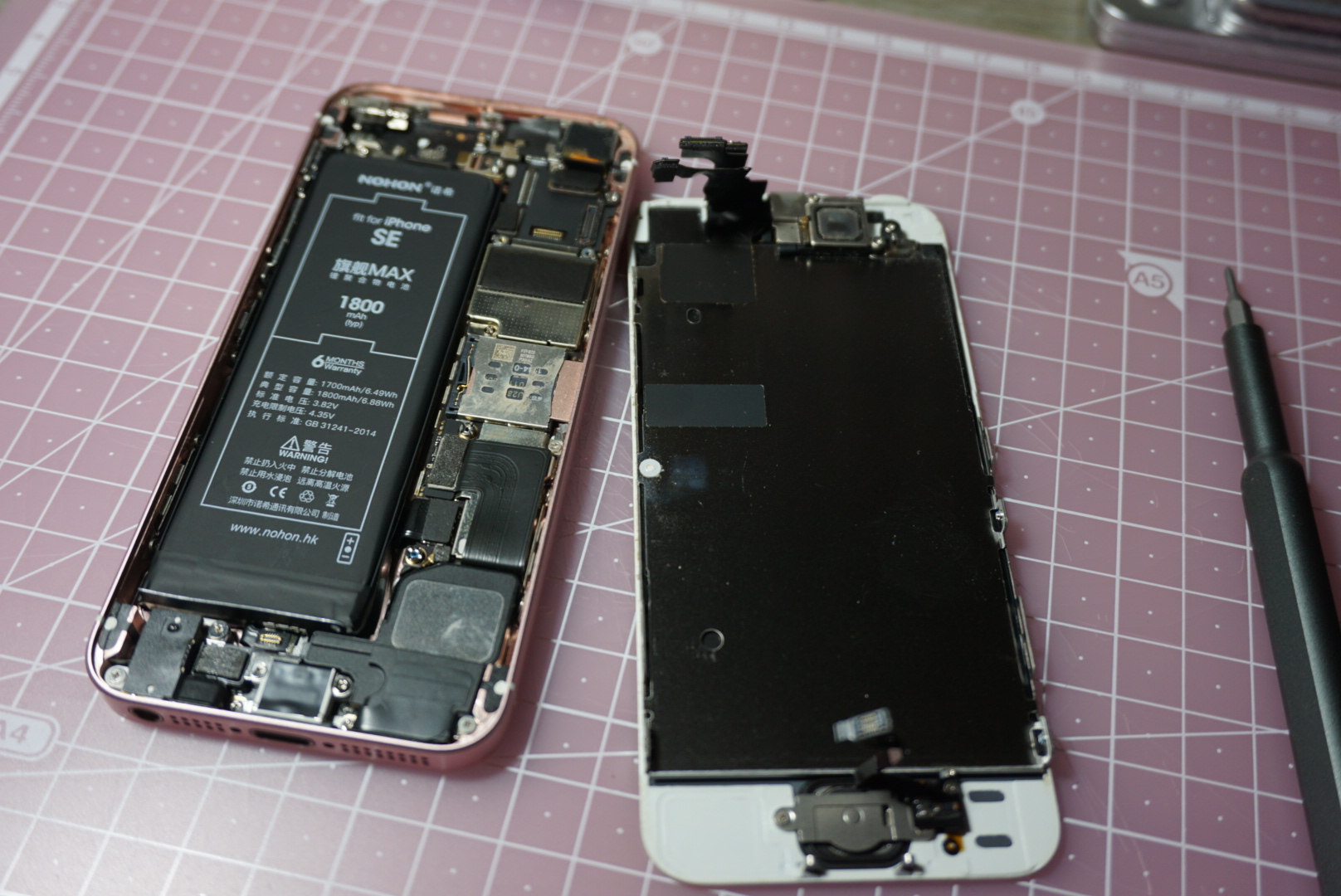

아래부분부터 끼워 넣은 다음 위쪽 각도를 맞춘 후 탁 붙여주시면 됩니다.



조립은 분해의 역순

이제 다 끝났습니다.

분해의 역순으로 하나하나 커넥터만 연결해주시면 됩니다.



배터리와 본체 연결 커넥터를 꽂아 줍니다.



커넥터가 워낙 작아서 꽂았을 때 '이게 제대로 꽂혔나? ' 의문이 드는데요.

위치를 잘 맞춘 후 꾸욱 눌러주시면 딸깍 소리가 날 경우도 있고 안날 경우도 있는데 어쨌든 잘 꽂아 줍니다.





커넥터 윗부분 보호덮개 철판도 잊지 마시고 덮어주시고 드라이버로 나사를 조여줍니다.

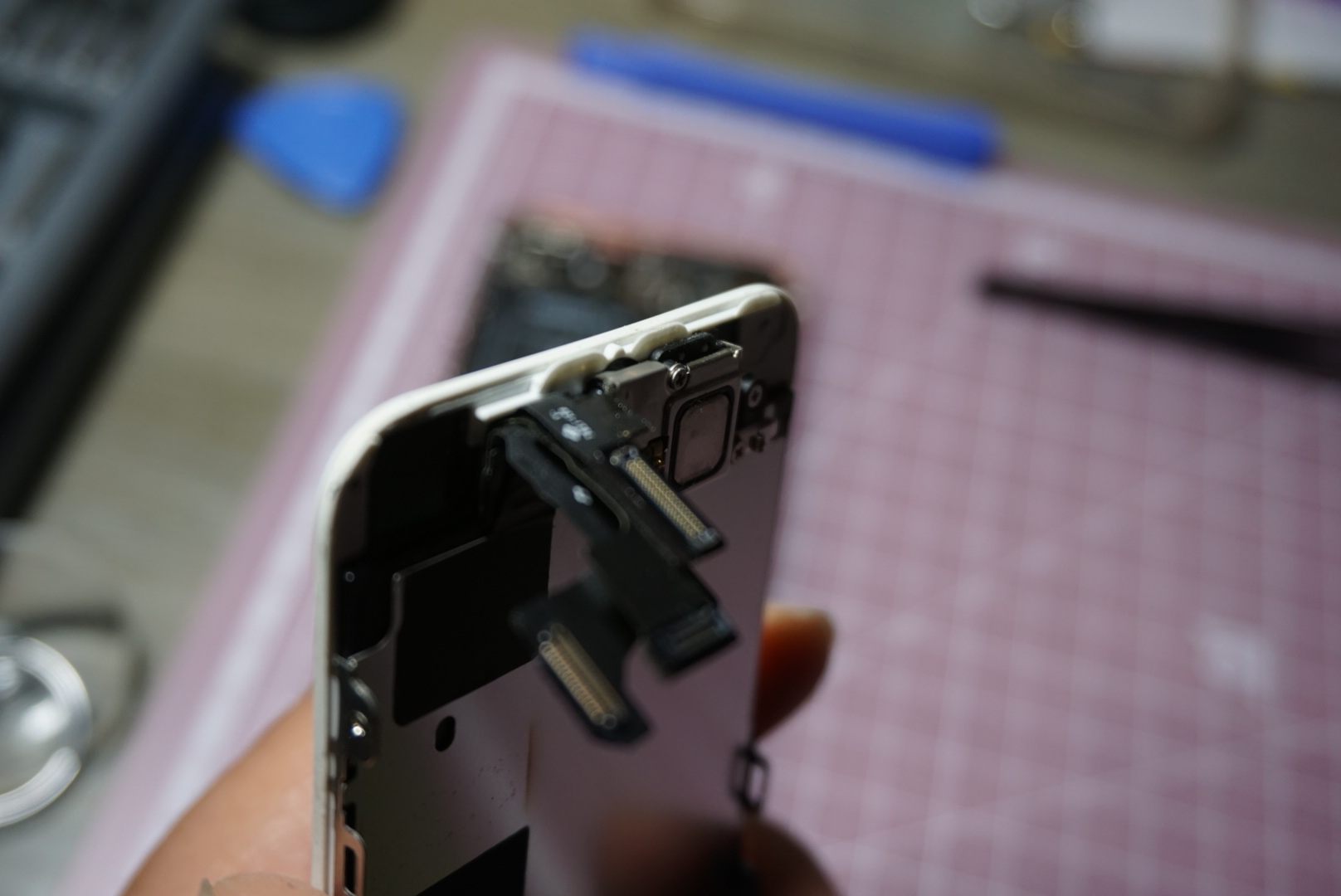

상단 카메라 커넥터 부분도 액정화면을 세워서 잘 잡으시고 하나씩 총 3개의 커넥터를 연결해주시고,

보호 덮개를 덮으신 후 4개의 나사를 조여주세요.











홈버튼 케이블을 연결해주시고 액정을 덮고 별나사를 조으기 전에 정상가동이 되는지 전원을 넣어 보시기 바랍니다.



전원은 정상적으로 들어오는지, 홈버튼, 지문인식, 카메라, 진동 등 이상이 없는지 먼저 체크하신 후 덮으시기 바랍니다.







테스트 결과 이상이 없다면 홈버튼 연결 케이블 보호 커버를 잘 꽂아 줍니다.



홈버튼 연결 케이블 보호 덮개도 어느쪽이 올바른 방향인지 조금 헷갈리는데요.

양쪽에 걸리는 홈 부분이 있으니 이 부분을 주의해서 딸깍 소리가 나게 덮어주세요.



대망의 별나사를 조여 주세요.



교체가 완료되었습니다.

다시 전원을 넣어보니 정상적으로 잘 부팅이 되었습니다.





배터리 성능을 확인해보니 기분 좋은 100% 가 나오네요.

모두 무탈하게 잘 교환하시길 기원합니다.













♥읽어주셔서 감사합니다♥
